Рекламный щит

Рабочий проект

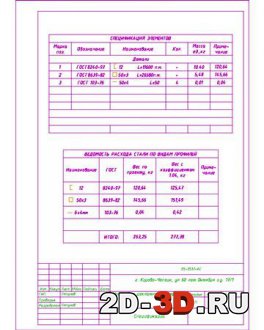

Конструкция щитаСпецификацияТитульник
Устройство щита

В составе чертежи и спецификации: конструкция рекламного щита, устройство рекламного щита.

Проектная  документация выполнена  на основании задания на проектирование, письма заказчика, исходной документации на установку и в соответствии Федеральным законом  "Технический регламент о безопасности рекламных конструкций и их территориального размещения".
Основные климатические, геологические и гидрогеологические данные:

 - снеговая нагрузка -320 кг/м2;
 - скоростной напор ветра -23 кг/м2;
  - глубина промерзания грунта -1.6 м.

 2. Характеристика сооружения
 Щит рекламный состоит из рекламного экрана весом 120 кг
 3. Конструктивные решения
 Устойчивость щита рекламного  обеспечивается жестким креплением  каркаса к зданию.

 4. Требования к изготовлению и монтажу конструкций
 Изготовление и монтаж конструкций производить в соответствии с требованиями:
- СНиП III-18-75* «Металлические конструкции. Правила производства и приемки работ»;
- СНиП III-4-80* «Техника безопасности в строительстве»;
- СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;
- технических условий организации, разрабатывающей проект производства работ;
 Все монтажные крепления, прихватки, временные приспособления после окончания монтажа должны быть сняты, а места приварки зачищены.
 Все замкнутые профили должны быть герметизированы путем постановки заглушек, соединения элементов в замкнутое сечение и заварки прорезей сплошными швами, предотвращающими попадание воды внутрь этих элементов.




Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCad, dwg
