Световые буквы на крыше здания

6 580
Max
26 октября 2019
  • 0

Формат файлов: dwg, AutoCAD, PDF, Acrobat
Кол-во чертежей: 18
Теги: Рабочий проект Рабочие чертежи
Категории: Чертежи проекты / Рекламные конструкции, щиты, световые буквы
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD, PDF, Acrobat 18

Объемные буквы с внутренней подсветкой в виде крышной установки

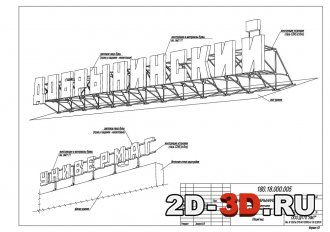

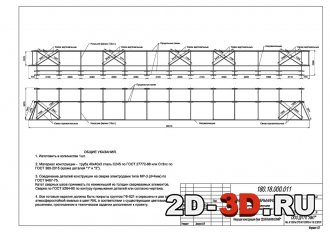

Чертёж конструкции световых букв  Несущая конструкция




Данный проект в виде  объёмных букв  на крыше здания реализован компанией «Pro-ve studio».

Ссылка на сайт производителя:  https://pro-ve.ru
Компания работает в Московском регионе и соседних областях осуществляет разработку, изготовление и монтаж.


Ведомость рабочих чертежей основного комплекта:

Общие указания

Описание конструкции, исходные данные,

Общий вид фронтально

Общий вид

Разрез 1-1

Разрез 2-2

Конструкция букв «ДОБРЫНИНСКИЙ»

Конструкция букв «УНИВЕРМАГ»

Несущая ферма букв «ДОБРЫНИНСКИЙ»

Несущая конструкция букв «ДОБРЫНИНСКИЙ»

Узел 1

Узел 2

Чертежи несущей конструкции букв «УНИВЕРМАГ»

Узлы 3,4

Рамки букв «Д», «О», «Б», «Р», «Ы», «Н»

Рамки букв «С», «К», «И», «Й», детали 1 и 2

Техническая спецификация металла


Техническая характеристика:

  • Размер вывесок (длина х высоты х глубина): 26732х3076х180 мм и 6837х600х90 мм.
  • Подветренная площадь вывесок: AW1 = 32,6 м. кв, AW2 = 1,67 м. кв.
  • Площадь образования снежного покрова: S = 0 м. кв.
  • Наибольший вес 1 короба (тип «буква Д» , площадь 3 м. кв): Рк = 55 кг.
  • Вес всей вывески (буквы в сборе): Рв = 598 кг.
  • Ветровой район: тип 1.
  • Высота размещения: до 30 м.
  • Тип местности: «В».
Конструкция букв  Несущая ферма

Узел 1  Описание конструкции




Описание конструкции:

В проекте представлена световая вывеска для крепления на несущей конструкции крыши здания по адресу:

г. Москва, ул. Коровий Вал, д. 1а, стр.1.

Вывеска представляет собой комплект световых коробов, выполненных в виде букв «УНИВЕРМАГ ДОБРЫНИНСКИЙ».

Корпуса букв «УНИВЕРМАГ» собраны из профиля ALS шириной 90 мм, задняя стенка букв – вспененный ПВХ толщиной 10 мм.

Лицевая сторона – молочное акриловое стекло толщиной 3 мм, закрепленное саморезами на корпусах через профиль «ELСAMET» шириной 20 мм.

Буквы закреплены на общей несущей раме через проставки из стальной трубы сечением 40х40х2 мм кровельными саморезами диаметром 5.1х70 мм.

Корпуса букв «ДОБРЫНИНСКИЙ» собраны из композитного материала типа «АЛЮКОБОНД» толщиной 3 мм.

Соединение деталей корпусов – вытяжные заклепки диаметром 4,2 мм и саморезы с прессшайбой диаметром 4,2 мм.

Лицевая сторона – молочное акриловое стекло толщиной 4 мм, закрепленное алюминиевым уголком сечением 25х25х2 мм к корпусам букв.

Крепление – саморезы впотай диаметром 4,2 мм. Для большей жесткости каждая буква имеет плоскую рамку из стальной профильной трубы сечением 20х20х1,5 мм,

закрепленную через Z-образные зацепы к несущей конструкции.

Несущая конструкция – сварная, выполнена в виде ферм из стальной профильной трубы сечением 40х40х3 мм.

Фермы установлены на кровле здания и закреплены к стропилам кровли резьбовыми шпильками М12.

Подсветка букв – светодиодные модули.



Чертежи выполнены в AutoCAD и продублированы в pdf.


Дополнительные чертежи световых букв.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD, PDF, Acrobat 18
