Гравитационный бетоносмеситель с объёмом замеса 5 м3
Чертежи и расчеты
Курсовой проект
Общий видПривод

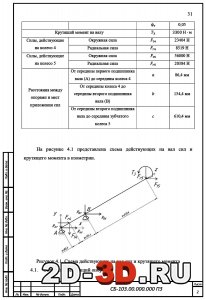

ЭпюрыСпецификацияРасчет тихоходного вала на моменты изгиба и кручения
Список чертежей:
  1. Общий вид

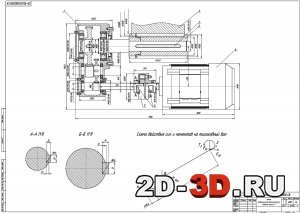

  2. Привод

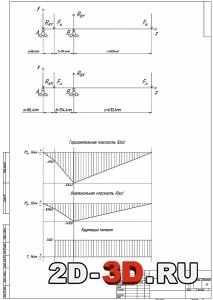

  3. Эпюры

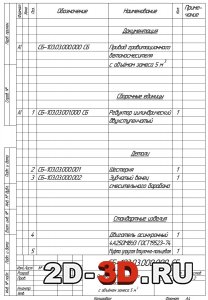

  4. Спецификации
В данной курсовой работе спроектирован гравитационный бетоносмеситель циклического действия с объёмом замеса 5 м3. Проектирование заключается в увеличении производительности бетонных заводов или бетоносмесительных цехов заводов ЖБИ путём увеличения, по сравнение с существующими установками, объёма замеса.
Общий расчёт (геометрические размеры барабана, производительность, мощность). Расчёт привода (расчёт цилиндрических передач, редуктора, выбор эл. двигателя, муфты). Расчёт выходного вала на моменты изгиба и кручения, эпюры.
В результате расчёта, производительность проектируемого бетоносмесителя составила 95 м3⁄ч, что превышает почти в 2 раза производительность ближайшего конкурента – СБ-103, производительность которого равняется  50 м3⁄ч. Это говорит о том, что производительность заводов ЖБИ способна увеличиться почти в 2 раза с внедрением проектируемого бетоносмесителя.
В связи с увеличением объёма замеса относительно аналога для работы устройства потребовалась большая мощность. В связи с этим был произведён расчёт привода с проверкой тихоходного вала на моменты изгиба и кручения. Расчёт показал, что вал достаточно прочный и выдержит приложенные к нему силы зубчатых передач и крутящий момент.

Технические характеристики
  • Объем замеса – 5 м3
  • Число циклов в час, - не менее 20
  • Частота вращения барабана – 11,744 об/мин
  • Мощность электродвигателя – 45 кВт
Содержание пояснительной записки
Введение
1. Выбор базовой машины
1.1. Гравитационные бетоносмесители
1.2. Выбор прототипа
1.3. Классификация бетоносмесителей
2. Общий расчёт гравитационного бетоносмесителя
2.1. Расчёт геометрических размеров барабана
2.2. Частота вращения барабана
2.3. Определение требуемой мощности
2.4. Производительность бетоносмесителя
3. Расчёт привода вращения барабана
3.1. Расчёт передаточных чисел привода
3.2. Силовые параметры привода
3.3. Материалы и допускаемые напряжения зубчатых колёс
3.4. Определение межосевых расстояний зубчатых колёс
3.5. Уточнение геометрических параметров зубчатой передачи
3.6. Проверка прочности зубчатых колёс
3.7. Расчёт валов и выбор подшипников
3.8. Выбор муфты
3.9. Выбор посадок для сборки
4. Расчёт тихоходного вала на моменты изгиба и кручения
4.1. Определение реакций опор
4.2. Построение эпюр и определение опасного сечения вала
Заключение
Список использованной литературы

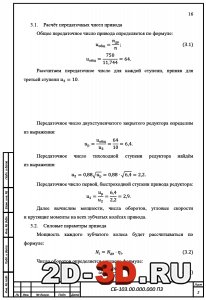

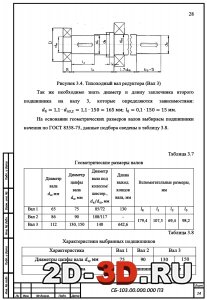

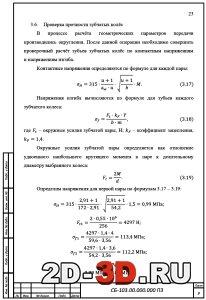

 Расчет передаточных чисел приводаПроверка прочности зубчатых колесТихоходный вал редуктора, геометрические размеры валов
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 38 (3)
