Гравитационный смеситель строительных материалов с объемом готового замеса 65 литров. Бетоносмеситель

Модернизация гравитационного смесителя строительных материалов с объемом готового замеса 65 литров






Скачать:

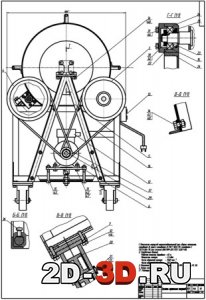

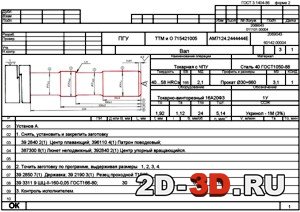

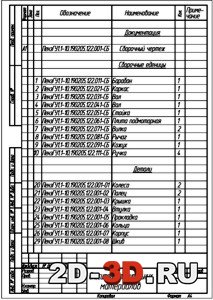

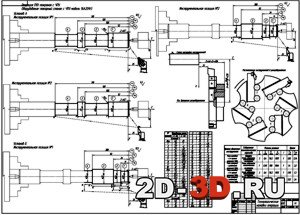

В дипломной работе разработаны чертежи бетоносмесителя (смесителя строительных материалов), барабана, корпуса, рабочие чертежи деталей (валов, кожуха), чертеж приспособления, эскизы технологических наладок на операции, спецификации ко всем чертежам, маршрутная и операционная карта.

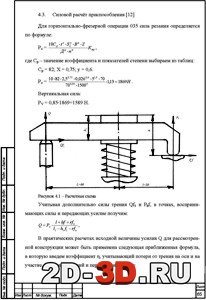

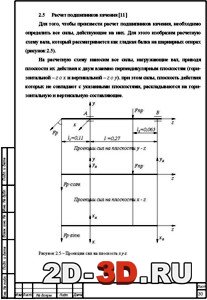

Расчетно-пояснительная записка содержит: 123 страницы, 11 таблиц, 12 рисунков, 2 схемы, 15 источников, 3 приложения, реферат. Графическая часть представлена на 10 листах формата А1.

Ключевые слова: гравитационный смеситель, барабан, бетоносмеситель, бетон, патентный поиск, технологический процесс, режущий инструмент, приспособление, бетономешалка.

Чертежи изначально выполнены в Компасе, переведены в Autocad. В архиве оба варианта.

Объектом модернизации является гравитационный смеситель строительных материалов – бетоносмеситель.

Целью модернизации является повышение надежности и удобства эксплуатации устройства смешивания строительных материалов. Для поиска оптимального технического решения проведен анализ существующего рынка малогабаритной строительной техники для бытовых нужд и патентные исследования. По результатам просмотренного фонда спроектирован бетоносмеситель, отличающийся тем, что барабан установлен на наклонные катки, которые приводятся в движение с помощью  клиноременной передачи, от электродвигателя,  разгружая тем самым ось вращения, что ведет к повышению срока службы смесителя.

Эффективность разработанного бетоносмесителя подтверждена расчетами, приведенными в пояснительной записке к дипломному проекту.

В данном дипломном проекте был модернизирован гравитационный смеситель строительных материалов – бетоносмеситель, а также был разработан технологический процесс механической обработки детали – вал.

В результате чего проведён анализ объекта разработки производственных и патентных данных, была произведена разработка конструкции основных узлов бетоносмесителя, проведен анализ технологичности конструкции, разработан первоначальный и окончательный вариант маршрута обработки детали, определён тип производства, экономически обоснован выбор оборудования, режущего и мерительного инструмента, рассчитаны режимы резания, технические нормы времени, припуски и межоперационные допуски на размеры детали. На основании принятых технических решений произведен расчет оптовой цены бетоносмесителя и определены условия безубыточности производства, произведен анализ безопасной и безаварийной работы используемого оборудования и технологической оснастки и установлены соответствующие мероприятия.

Основные главы дипломного проекта:

Анализ объекта разработки, производственных и патентных данных, постановка задач проектирования

Разработка конструкции основных узлов бетономешалки

Разработка технологического процесса изготовления детали – вал

Проектирование технологической оснастки

Расчет оптовой цены устройства, определение условий безубыточности производства

Обеспечение безопасности жизнедеятельности
