Цех по производству арболитовых блоков

1 954

Aleksey Baluev

14 апреля 2021

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 2
Теги: Proizvodstvo_stroimaterialov
Категории: Бетономешалки, мешалки и растворосмесители / Проектирование предприятий, участков, цехов / Производство кирпича, блоков, бетона, панелей

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	AutoCAD, Word, dwg, docx	23 (2)

Цех по производству арболитовых блоков

Схема Расчет

Учебная работа

Список чертежей:

Цех по производству арболитовых блоков (схема производства)

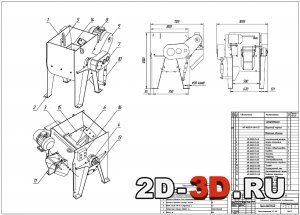

Бетоносмеситель СГ-150

Целью данного курсового проекта является разработка цеха по выпуску стеновых блоков из арболита. Годовая производительность цеха по выпуску стеновых блоков – 10 тыс. м3/год. В курсовом проекте рассмотрена одна из технологий получения стеновых блоков из конструкционно-теплоизоляционного арболита, спроектирована технологическая линия под заданную производительность и подобранно основное оборудование.

В задании на курсовой проект необходимо разработать технологическую линию по производству блоков из арболита.

На сегодняшний день изделия из арболита получают по агрегатно-поточной, конвейерной или полуконвейерной технологии.

При конвейерном способе производства мелкоштучных арболитовых блоков возможно осуществлять их производство как путём разрезания формованного массива на необходимые размеры, так и формованием в индивидуальных формах. При изготовлении блоков жёсткой номенклатуры целесообразнее использовать второй способ.

Блоки арболитовые мелкоштучные предназначены для индивидуального строительства жилых домов усадебного типа и хозяйственных построек.

Блоки изготавливаются из арболитовой бетонной смеси и имеют проектную плотность ρ = 700 кг/м3, геометрические размеры 500×400×250 мм.

Блоки изготавливаются в соответствии с требованиями ГОСТ 19222-84 и ГОСТ 19010-82, в которых установлены требования к изделиям.

Весь процесс изготовленияарболитовых блоков состоит из следующих операций:

Дробление древесины в щепу
Вымачивание древесной щепы
Дозирование компонентов и загрузка их в бетоносмеситель
Перемешивание смеси в принудительном бетоносмесителе
Подача перемешанной смеси через конвейер в вибропресс
Уплотнение смеси в форме
Перемещение формованных блоков на склад и их отстаивание
Подробно разберем каждую стадию ниже.

Техническая характеристика бетоносмесителя:

Объем по загрузке - 150 л
Тип электродвигателя - АДМ100S4У2
Номинальная мощность электродвигателя - 3 кВт
Частота вращения вала электродвигателя - 1500 об/мин
Частота вращения ротора - 32 об/мин
Объем масла ТМ-5 в редукторе - 1.9 л
Габаритные размеры - 1095х1125х1200 мм
Масса - 450 кг

Содержание пояснительной записки
Введение
1 Номенклатура выпускаемой продукции
2 Выбор способа производства и его обоснование
3 Описание технологического процесса производства блоков из арболита
3.1 Дробление древесины в щепу
3.2 Вымачивание древесной щепы

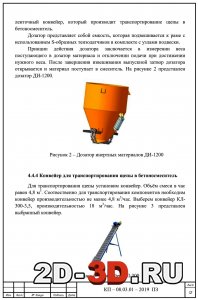

3.3 Дозирование компонентов и их загрузка в бетоносмеситель
3.4 Перемешивание смеси в принудительном бетоносмесителе
3.5 Подача перемешанной смеси через конвейер в вибропресс
3.6 Уплотнение смеси в форме
3.7 Перемещение формованных блоков на склад и их отстаивание
4 Технологическая часть
4.1 Требования к сырью для арболитовой смеси
4.2 Пропорции компонентов арболитовой смеси
4.3 Определение необходимых объемов продукции
4.4 Подбор оборудования по необходимой производительности
5 Охрана труда
6 Перспективы развития производства изделий из арболита
Заключение
Список использованных источников
