Организация и технология монтажа бетономешалки двухвалковой

3 367
rihhansu
29 мая 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc, docx, jpg
Кол-во чертежей: 2
Категории: Чертежи проекты / Бетономешалки, мешалки и растворосмесители
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx, jpg 20 (2)
Организация и технология монтажа бетономешалки двухвалковой
Курсовой проект

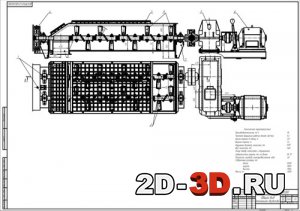

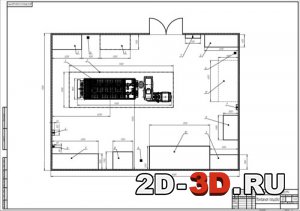

Общий вид бетономешалки двухвалковойМонтажная площадка

Линейный график монтажных работ бетономешалки двухвалковойТехнологическая карта монтажа двухвалковой бетономешалкиТехнические характеристики бетономешалки двухвалковой



Список чертежей: общий вид бетономешалки двухвалковой, монтажная площадка, спецификации (в jpeg).

В курсовом проекте описывается технология монтажа бетономешалки, а так же структура и задачи ремонтно-механической службы и т.д.
Бетономешалка двухвалковая служит для приготовления бетонов, а также других строительных растворов.
Назначение бетоносмесителя - приготовление бетонов любой жесткости, сверхлегкие бетоны (арбалиты), фибробетоны строительные растворы, сухие строительные смеси специальные смеси (стекольные, тротуарная плитка, кирпичи полусухого прессования, шихты).
Привод бетоносмесителя выполнен из двух вертикальных, планетарных моторедукторов, с использованием гидромуфт и шарикового поворотного круга.

Техническая характеристика:
Производительность, м/ч 18
Частота вращения рабочих валов, об/мин 42
Длина корыта в свету, м 3,0
Ширина корыта, м , 14
Наружный диаметр лопастей, мм 600
Шаг лопастей, мм 560
Зазор между лопастями и внутренней поверхностью корыта, мм, не более до 12
Мощность привода электродвигателя, кВт 30
Габаритные размеры, мм:
- длина 5500
- ширина 1800
- высота 1950
Масса, кг 3500

Содержание пояснительной записки
1. Введение
1.1. Структура и задачи ремонтно-механической службы
2. Организационно-технологическая часть
2.1. Назначение и устройство машины. Её место в технологической цепи
2.2. Подготовка к монтажу
2.3. Выбор метода и способа монтажа
2.4. График монтажных работ
3. Технологическая часть
3.1. Монтажная площадка и её оснащенность
3.2. Установка машины на фундамент
3.3. Технология монтажа машины
3.4. Наладка, обкатка, сдача машины в эксплуатацию
4. Техника безопасности при монтаже
Литература
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx, jpg 20 (2)
