Мешалка рамная 2.2 кВт. Чертежи и 3D модели

Формат файлов: .a3d .m3d Компас-3D, .pdf, .dxf AutoCAD
Кол-во 3D моделей: 165
Кол-во чертежей: 38
Категории: Бетономешалки, мешалки и растворосмесители / КОМПАС-3D

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.a3d .m3d Компас-3D, .pdf, .dxf AutoCAD	(38)

Аппарат предназначен для приготовления взрывобезопасных, пожаробезопасных и/или нетоксичных продуктов (шпатлевок). В данной работе были выполнены чертежи со спецификациями в формате .pdf, и 3D модели сборки с деталями в форматах .a3d, .m3d Компас-3D. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Аппарат предназначен для работы в непрерывном режиме при атмосферном давлении с рабочей температурой в корпусе от +5 до +100 ºС с коэффициентом заполнения не более 0,8. Аппарат устанавливается внутри отапливаемого помещения.

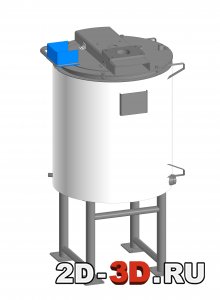

Корпус аппарата представляет собой вертикальный цилиндрический сосуд с коническим днищем и съемной плоской крышкой, с рубашкой обогрева и рубашкой теплоизоляционной. Корпус установлен на опорной раме с парой поворотных колес с тормозом и неповоротных. Крышка имеет откидную секцию для загрузки рабочим продуктом и шаровым краном на дне для слива готового продукта.
Аппарат имеет два механических перемешивающих устройства: рамную мешалку со скребками работающей от мотор-редуктора и фрезерную мешалку работающей от электродвигателя.
В рубашке обогрева установлены два штуцера для входа и выхода теплоносителя. Для нагрева теплоносителя в нижней части установлены два блок ТЭНа с емкостным датчиком для защиты от включения ТЭНов при отсутствии или недостаточном количестве теплоносителя. Для контроля температуры теплоносителя и рабочего продукта в крышке установлены два датчика температуры.
Включение/выключение всех исполнительных устройств, контроль температуры, регулировка и контроль оборотов рамы и фрезы осуществляется с помощью шкафа управления установленном непосредственно на корпусе мешалки.
Отбор продукции производится периодически согласно технологической инструкции, разработанной на предприятии, эксплуатирующем оборудование.

Техническая характеристика мешалки рамной:


Список чертежей:
1. Мешалка рамная 2.2 кВт. Сборочный чертеж + спецификация
2. Корпус. Сборочный чертеж + спецификация
3. Рама. Сборочный чертеж + спецификация
4. Фрезерная мешалка. Сборочный чертеж + спецификация
5. Стакан. Сборочный чертеж + спецификация
6. Дно рубашки
7. Крышка
8. Рама
9. Ребро
10. Подкладная пластина
11. Крышка откидная
12. Обечайка рубашки
13. Бобышка
14. Ниппель
15. Перемычка
16. Плита
17. Ручка
18. Подтабличник
19. Труба
20. Фланец
21. Кольцо
22. Кронштейн
23. Вал
24. Шайба
25. Скоба
26. Скребок боковой
27. Скребок донный
28. Ступица
29. Обечайка
30. Труба
31. Заглушка
32. Ухо
33. Фреза
34. Дно
35. Муфта жесткая
36. Крышка подшипник
37. Корпус подшипника
38. Фланец

Список 3D моделей (общее кол-во включая файлы деталей - 165 шт.):
1. Мешалка рамная 2.2 кВт. Сборка
2. Кран шаровый. Сборка
3. Корпус. Сборка
4. Корпус металлический ЩМП. Сборка
5. Блок ТЭН-4,5кВт, 220В (310мм.). Сборка
6. ТЭН-4,5кВт, 220В (310мм.). Сборка
7. Фрезерная мешалка. Сборка
8. Стакан. Сборка
9. Рамная мешалка. Сборка
10. Рама. Сборка
11. Подшипник. Сборка
12. Манжета. Сборка
