 Здание цеха железобетонных конструкций

Курсовой проект

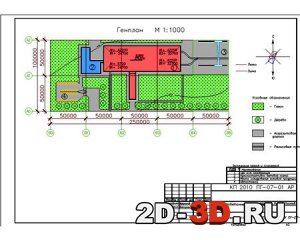

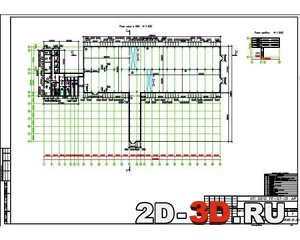

фасад цехагенпланплан помещения


Скачать:




В составе чертежи: планы, разрезы, фасады, генплан.


Здание входит в состав завода железобетонных конструкций. В здании сблокированы бетоносмесительный узел, арматурный цех и отделение поточного изготовления мелких изделий. Заданием предусмотрено проектирование промышленного здания пролетного типа. Размеры здания в плане 36х108м с 2 пролетами по 18 м. Шаг крайних колонн 6 м, средних - 6 м. Высота здания до нижних частей стропильных конструкций – 10,8 м. В пролетах установлены зенитные светоаэрационные фонари. Кровля скатная выполненная из железобетонных плит с уклоном в 0,1%. Водоотвод с кровли организован внутренний. Здание проектируется из сборных металлических конструкций. Фундаменты принимаем монолитные железобетонные стаканного типа. Размеры подошвы фундамента 1,8*1,8 м. Каркас здания состоит из рам, образованных защемленными в фундаментах колоннами и опирающимися на них стропильными фермами. В продольном направлении рамы связанны подкрановыми балками.


В данном проекте каркасом одноэтажного сооружения являются двухветвевые ступенчатые стальные колонны из сварного двутавра и двутавровые колонны фахверка (ГОСТ 23682-79 ). В покрытии стропильные 18-ти метровые стальные фермы (серия 1.460 - 1), железобетонные плиты-оболочки КЖС размером 3*6 м толщиной 200мм. Каркас 4х-этажного бетоносмесительного узла – двутавровые колонны постоянного сечения. Железобетонные плиты перекрытий опираются на ригели из сварных двутавровых балок.


СОДЕРЖАНИЕ РПЗ:


1. Исходные данные

2. Характеристика здания

3. Объемно-планировочное решение здания

4.1 Архитектурно-конструктивное решение цеха

4.2 Архитектурно-конструктивное решение АБК

5. Расчет площадей административно-бытового корпуса

6. Светотехнический расчет

7. Генеральный план

8. Список использованной литературы









Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCad,Word, dwg, doc 8
