Проектирование промышленного здания 36 на 120 метров

1 726
Аким
30 декабря 2016
  • 100
Формат файлов: AutoCad, Word, dwg, doc
Кол-во чертежей: 2

Проектирование промышленного здания 36 на 120 метров

Курсовой проект

архитектура промышленного зданияархитектура промышленного зданияархитектура промышленного здания


Скачать:

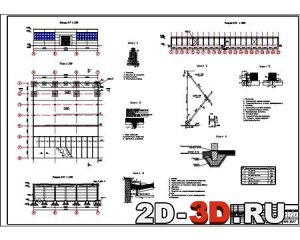

В составе чертежи: на двух листах план (М 1:200), поперечный разрез здания (М 1:200), фасад здания (М 1:200), схема расположения колонн, ригелей, связей жесткости (М 1:200), узлы крепление стеновых панелей продольных стен к несущей конструкциям покрытия, ограждающей части беспрогонного покрытия, опирание колонн каркаса на железобетонные фундаменты, устройство связей между колоннами, крепление стеновых панелей при помощи уголков к колоннам каркаса, планировка бытовых помещений (М1:200), генплан, размеры стандартных железобетонных конструкций.


Здание запроектировано в соответствии с заданием прямоугольной формы. Конструктивная схема здания – каркасная. В здании три пролета по 12м, шаг колонн составляет 6 метров, высота здания 7.6 метров, длинна 120 метров. Здание запроектировано как типовое с максимальным использованием унифицированных конструкций, что снижает общую стоимость постройки. К несущим элементам каркаса относятся фундаменты, колонны, ригели строительные балки и плиты покрытия. Фундаменты:в качестве фундамента выступают типовые столбовые фундаменты под колонны промышленных зданий, состоят из подколонника и двух-, трехступенчатой плитной части. Колонны:основу каркаса проектируемого здания составляют сборные унифицированные железобетонные колонны с размерами поперечного сечения 500?500. Привязка колонн к координационной сетке на этажах нулевая.

Тип проектаУчебныйКол-во листов (чертежей)
ФорматAutoCad, Word, dwg, doc8
