Производство монтажных работ промышленного здания

688
tolya272
22 июня 2020
  • 0

Формат файлов: dwg, AutoCAD, docx, Word
Кол-во чертежей: 5
Теги: 4 этажа
Производство монтажных работ промышленного здания
Курсовой проект
2020 г.

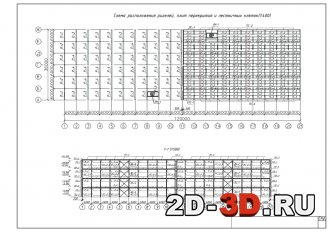

СГП , календарный план, схемы монтажа  Схема расположения ригелей разрез 1-1

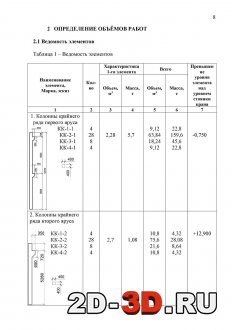

Определение объёмов работ  Выбор грузозахватных устройств

Проектируемым промышленным зданием является четырехэтажное полносборное с железобетонным каркасом, выполненное по монтажной схеме №7 задания на курсовое проектирование. Прямоугольное в плане, длина здания в цифровых осях 1-21-120 мширина здания в буквенных осях А-Ж-36м. Сетка колонн-6х6 м. Высота этажа  hэт = 6,0 м, высота здания - 24,3 м. Запроектирован температурный шов на парных колоннах по оси 11. Предусмотрены лестницы, расположенные в осях 6-7/А-Б и в осях 15-16/В-Г.  По всей высоте здания предусмотрены вертикальные связи по колоннам в осях 5-6/А-Г и 16-17/А-Г. Здание представляет собой рамно-связевую схему. Исходя из конструктивных решений, для данного многоэтажного здания следует применять башенные краны грузоподъемностью до 25 т.

Технико-экономические показатели
  1. Планируемая продолжительность производства работ Тпл=38,0 дн.
  2. Нормативные затраты руда рабочихQн=13226,93 чел-ч
  3. Планируемые затраты труда Qпл=13888,28 чел-ч
  4. Планируемый уровень производительности трудаУ пр = 105 %
  5. Планируемые затраты машинного времени Qм.пл=312,12 маш-дн
  6. Планируемый объем монтажных работ Vм.р.= 6128,08 м3
  7. Планируемая выработка одного рабочего в деньВпл = 3,53 м3/чел-дн
  8. Общая заработная плата рабочих ЗПобщ (1985)=11113,64 руб.
  9. Планируемая средняя заработная плата одного рабочего в день ЗПраб (1985) =6,4 руб./чел-дн
  10. Коэффициент пересчета Kпересч (2020 апрель) = 240,57
  11. Общая заработная плата рабочих ЗПобщ (2020)=2667,2 тыс. руб.
  12. Планируемая средняя заработная плата одного рабочего в день ЗПраб (2020) = 1536,10 руб./чел-дн.

Путем технико-экономического сравнения подобраны строительные краны для подачи основных конструкций здания.Разработана калькуляция трудовых затрат, машинного времени и заработной платы рабочих. Выполнен расчет численного, профессионального и квалификационного состава комплексной бригады монтажников. Разработан календарный график монтажа конструкций.Приведены указания по технике безопасности при монтаже конструкций и рассчитаны параметры опасных зон. Разработаны мероприятия по операционному контролю качества. В заключении подсчитаны технико-экономические показатели по проекту.В графической части разработана схема монтажных работ с указанием на ней необходимых площадок для складирования возводимых конструкций, проведенных коммуникаций, временных сооружений и временных дорог. Приведены схемы по монтажу колонн нижнего и верхних ярусов, ригелей и плит покрытия и перекрытий.

Список чертежей
  1. Лист 1: СГП (1:500), календарный график, монтажные схемы крана(1:200), ТЭП, указания по производству работ

  2. Лист 2: Схема расположения колонн и вертикальных связей по колоннам (1:400)

  3. Лист 3: Схема стеновых панелей , переплетов остекления в осях 1-21 (1:400)

  4. Лист 4:Схема расположения ригелей, плит перекрытия и лестничных клеток(1:400)

  5. Лист 5: Схема расположения ригелей, плит покрытия и элементов лестничных клеток(1:400)


СОДЕРЖАНИЕ пояснительной записки с расчетами:

Задание на проектирование

РЕФЕРАТ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТУ

1.1 Объемно-планировочное и конструктивное решения здания

1.2 Характеристика условий строительства

2 ОПРЕДЕЛЕНИЕ ОБЪЕМОВ РАБОТ

2.1 Ведомость элементов

2.2 Определение объемов работ по постоянному закреплению  конструкций

3 ВЫБОР МЕТОДОВ ПРОИЗВОДСТВА И ОРГАНИЗАЦИИ РАБОТ

3.1 Выбор грузозахватных устройств

3.2 Определение требуемых технических параметров монтажных машин

3.3 Обоснование метода организации работ и способов монтажа конструкций

3.4 Выбор комплекта монтажных машин по техническим параметрам

3.5 Технико-экономическое обоснование выбора марки монтажной машины

3.6 Выбор устройств для выверки, временного закрепления конструкций и обеспечения безопасных условий труда

3.7 Указания по выполнению строительных процессов

4 ОПРЕДЕЛЕНИЕ ТРУДОЕМКОСТИ И ПРОДОЛЖИТЕЛЬНОСТИ МОНТАЖНЫХ РАБОТ


Схема расположения колонн и вертикальных связей Схема расположения ригелей разрез 2-2

Схема стеновых панелей, переплетов остекления

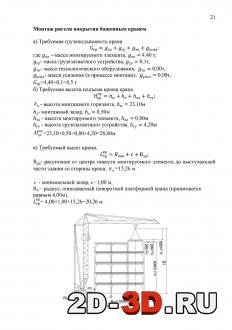

 Монтаж ригеля покрытия башенным краном Обоснование метода организации работ и способов монтажа конструкций

Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, Word 80(4)
