Формат файлов: AutoCAD, dwg
Кол-во чертежей: 9
Теги: Цех
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения
Тип проекта |
Учебный |
Кол-во листов (чертежей) |
Формат |
AutoCAD, dwg |
25 (9) |
Ремонтный цех
Курсовой проект

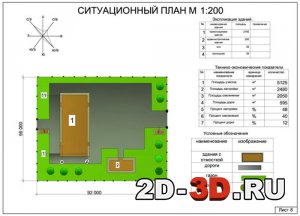

Список чертежей: план на отметке 0.000, план кровли, план фундамента, схема расположения плит покрытия, разрезы, фасады, ситуационный план, узлы.
Исходные данные:
Грунты и основания: пески.
Климатический район строительства 1в, расчетная зимняя температура -31
Грунтовые воды:-19,5м
Уровень промерзания: 2,8
Сейсмичность: 8 баллов
Инженерные сети: от городских сетей
Промышленное здание с участком. Здание прямоугольной формы.
Размеры: 36000-60000мм.
Конструктивная схема здания - каркасная. В здании имеется 10 шагов по 6метров, 2пролета по 18 метров.
Наличие кранового оборудования, грузоподъемность крана: кран – балка, грузоподъемностью 20т.
здания, степень огнестойкости и долговечности: класс здания-2, степень огнестойкости-2, степень долговечности-2.
Назначение здания - данное здание относится к 1 группе в зависимости от назначения здания—ремонтная мастерская.
Определение рабочей площади =1944м?.
Технико-экономические показатели.
№ | Наименования показателей | Единица измерения | Количество |
1 | Площадь территории | м2 | 5125 |
2 | Площадь застройки | м2 | 2480 |
3 | Площадь озеленения | м2 | 2050 |
4 | Площадь дорог | м2 | 595 |
5 | Процент застройки | % | 48 |
6 | Процент озеленения | % | 40 |
7 | Процент дорог | % | 12 |
Влажность воздуха внутри цеха- 49%, температура воздуха - 16°.
Колонны имеют постоянное сечение по высоте, средние колонны сверху снабжены двухсторонними консолями. Колонны изготовлены из бетона марки М200-М400.
Фундаментные балки с типом сечения 2 типа, длиной 5050 мм.
Наружные стены предусмотрены навесные панельные трехслойные. Выполнены из проф. листа и утеплителя.
Тип остекления - ленточный с металлическим переплетом.
Окна располагаем на 4-х сторонах.
Принимаем стальные оконные панели длинной по 6 м высотой 1,2 и 1,8
Ворота выполнены из стали, тип заполнения - кирпичные толщина 380 мм. С наружной стороны предусмотрен пандус с уклоном 1:10
Внутренние двери, глухие, однопольные, деревянные размером 1000х2100 мм.
Содержание пояснительной записки1. Архитектурно-строительная часть
1.1. Характеристика района строительства
1.2. Объёмно- планировочное решение
1.3. Ситуационный план
2. Расчетная часть
3. Архитектурно-конструктивная часть
3.1 Колонны
3.2. Фундаменты
3.3. Фундаментные балки
3.4. Стропильные конструкции
3.5. Конструкции покрытия
3.6. Стены
3.7 Окна
3.8 Ворота и двери
3.9. Полы. Спецификация полов
3.10. Перегородки
3.11. Наружная и внутренняя отделка здания. Спецификация
4. Санитарно-техническое и инженерное оборудование
5.Приложения
6.Список литературы
