Здание склада

9 658
rihhansu
18 февраля 2016
  • 0

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 50
Теги: 1 этаж Рабочий проект АР
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (50)
Здание склада
Рабочий проект

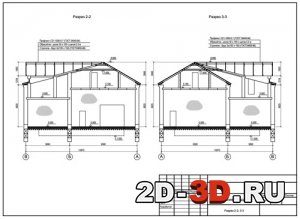

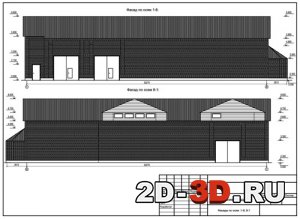

Фасады по осям 1-8, 8-1Разрез 2-2, 3-3

План на отметке 0.000Схема раскладки стропил

План ленточных фундаментовПлан полов на отметке 3.900, 5.190

План водопровода канализации и теплопроводаПлан отопления на отметке 0.000



Список чертежей: общие данные; стройгенплан; планировочная сема земельного участка; разбивочный план; план организации рельефа; сводный план инженерных сетей; фасады; план на отметках 0.000, 3.900, 5.190; план полов; разрезы; схемы расположения монолитного фундамента; развертка фундаментов по осям; схема раскладки плит перекрытия; план кровли; схема раскладки стропил; фрагмент раскладки и крепления профнастила по скату кровли; план систем В1, К1, Т1 на отм. ±0.000; схема систем В1, К1, Т1; узел учета воды со счетчиком  СХВ-15; узел учета воды со счетчиком  СГВ-15; план и схема отопления; план водопровода канализации и теплопровода; продольный профиль по ПВ, ПК; продольный профиль по ПТ узел трубопровода; спецификации.

Проект содержит чертежи архитектурные и инженерных сетей.
Здание одноэтажное с мансардным этажом.
В состав помещений здания склада входят: складское помещение, хозбытовое помещение, гардероб, туалет.
Фундамент - ленточный монолитный, бетонный с армированием.
Несущие наружные и внутренние стены запроектированы из кирпича t-510 мм. Перегородки в помещениях - из керамического кирпича на цементном растворе.
Междуэтажное перекрытие - железобетонные плиты.
Крыша - стропильная из деревянных элементов, двухскатная.
Кровля - профнастил.
Полы: керамическая плитка по подстилающему слою.
Оконные заполнения из профилей ПВХ с двухкамерным стеклопакетом, тройным остеклением. Двери - металлические.
В здании запроектированы системы хоз-питьевого водопровода,  хоз-бытовой канализации. Горячее водоснабжение предусматривается от водопроводной сети Д=250мм. Трубопровод водоснабжения прокладывается по дну канала совместно с теплотрассой.
Отвод дождевых и талых вод с кровли здания предусмотрено наружными водостоками на отмостку.
Отвод  канализации  предусматривается в городскую и местную канализационную сеть.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (50)
