Котельная установка

 Тепловой расчёт котельной установки

Курсовой проект

Скачать:

В составе чертежи: чертёж котла КЕ-10-14С.

Котел имеет унифицированные верхний и нижний барабаны с внутренним диаметром 1000мм и расстоянием между ними 2750мм,а также боковые экраны и конвективный пучок. Боковые стены топочной камеры экранированы, фронтовая и задняя стены выполнены из огнеупорного кирпича (без экранов ).Ширина топочной камеры котла 2874мм .С правой стороны задней стенки топочной камеры котла имеется окно ,через которое продукты сгорания поступают в камеру догорания и далее в конвективный пучок. Пол камеры догорания  наклонен таким образом, чтобы основная масса падающих в камеру кусков топлива скатывались на решётку. Трубы конвективного пучка, развальцованные в верхнем и нижнем барабанах, установленные с шагом вдоль барабана 95мм и поперечным шагом 110мм.

СОДЕРЖАНИЕ РПЗ:

1.Топливо. Воздух. Продукты сгорания

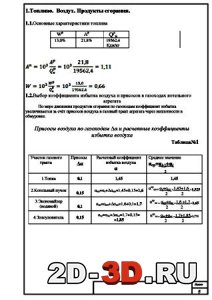

1.1.Основные характеристики топлива

1.2.Выбор коэффициента избытка воздуха и присосов в газоходах котельного агрегата

1.3.Расчёт объёмов воздуха и продуктов сгорания топлива

1.4. Энтальпия воздуха и продуктов сгорания

2.Тепловой баланс парогенератора

3.Расчёт топочной камеры

3.1. Основные конструктивные и тепловые характеристики топки

3.2.Определение полной поверхности стен топки

3.3.Полная и лучевоспринимающая поверхность топки

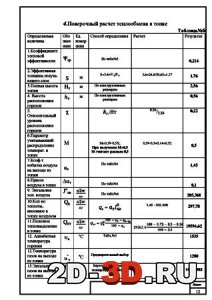

4.Поверочный расчёт теплообмена в топке

5.Расчёт конвективных поверхностей нагрева

6.Расчёт водяного экономайзера

7.Сводная таблица теплового расчёта

Список используемой литературы
