Проект склада здание 4 этажа

292
Дмитрий Галаев
21 июня 2024
  • 0

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 11
Теги: Дипломный проект Sklad 4 этажа
Категории: Архитектурные. Промышленные здания и сооружения / Погрузка, логистика, транспортировка, склад
Тип проекта Дипломный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 196 (11)
4-х этажный склад проект здания
Готовый дипломный проект с расчетами и чертежами в редактируемом формате .dwg AutoCAD

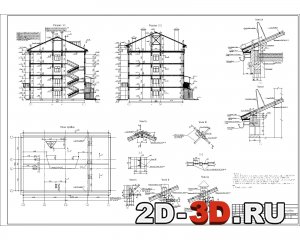

Фасад 4-1,1-4,Г-А Разрезы 1-1 и 2-2.План кровли

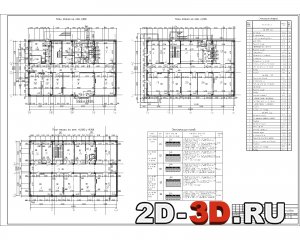

План этажа на отм. 0,000. План этажа на отм. +3,300. План этажа на отм.+6,600 и 9,900Ситуационный план.Генеральный план
Сравнение вариантов конструктивны хрешений наружных стен здания, ТЭПТехнологическая схема возведения здания; почасовой график; Разрез 1-1; Грузовые хар-ки; Схема рабочих мест при кладке, при устройстве монолитных участков

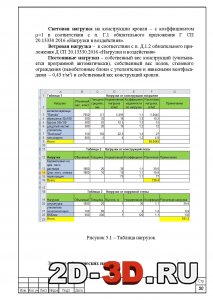

Технология строительного производстваРасчетно-конструктивная частьТаблица нагрузок

Проектируемое здание склада расположено в Центральной части г. Новороссийска.
Здание склада 4-х этажное с высотами этажей 3,3м., прямоугольными в плане с размерами в осях 24,0 Х 15,0м.
Дипломный проект выполнен в соответствии с требованиями экономичности, индустриализации, с учетом местных условий участка застройки.
В дипломном проекте в первой части был выбран наиболее выгодный и целесообразный вариант конструктивного решения фундамента. В архитектурно-строительной части подобрана толщина стены с учетом требований теплоустойчивости. Подобраны внешняя и внутренняя отделки сооружений. В расчетно-конструкторской части выполнены расчеты плиты, простенка, фундамента. В технологической части разработаны технологии и методы возведения здания. В экономической части разработана сметная документация. В организационной части разработан сетевой график и график движения рабочих.

На первом этаже размещаются производственные помещения: электроцех, электротехническая и слесарная мастерские, склад электрооборудования; технические помещения: венткамера, электрощитовая, узел ввода, сатураторная с отдельным входом. На втором этаже размещаются помещения механиков, стивидоров, помещение для разнарядки докеров, комната совещаний. На третьем и четвертом этажах находятся административные помещения. Санитарные узлы – на каждом этаже.
Производственные помещения предназначены для выполнения технического обслуживания и мелкого текущего ремонта электроаппаратуры, перегрузочного технологического оборудования и авто-транспорта.
Помещения административно-служебного назначения, кабинеты руководства, объединены единой системой компьютерной сети, обеспечивающей современный уровень и высокую производительность труда.
Офисная модулированная мебель позволяет блокировать ее в различных вариантах, создавая индивидуальные рабочие места.
Создания микроклимата в служебных помещениях достигается с помощью систем кондиционирования воздуха.
В производственных помещениях устраивается механическая при-точно-вытяжная вентиляция с подогревом приточного воздуха в зим-нее время.

Список чертежей:

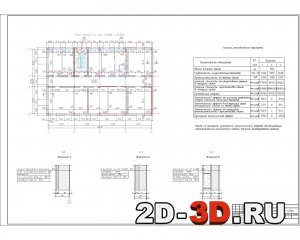

1. Сравнение вариантов конструктивны хрешений наружных стен здания, ТЭП;

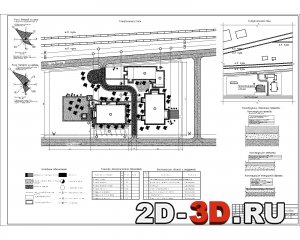

2. Ситуационный план. Генеральный план;
3. План этажа на отм. 0,000. План этажа на отм. +3,300. План этажа на отм. +6,600 и 9,900;
4. Разрезы 1-1 и 2-2. План кровли;
5. Фасад 4-1,1-4,Г-А;
6. Плита перекрытия на отм. +6,600;
7. Фундаментная плита на отм. -0,700;
8. Схема расположения колонн на отм. 0,000;

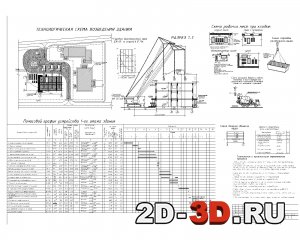

9. Технологическая схема возведения здания; почасовой график; Разрез 1-1; Грузовые хар-ки; Схема рабочих мест при кладке, при устр-ве монолитных участков;
10. Сетевой график строительства;
11. Стройгенплан.

Содержание расчетно-пояснительной записки:
1. Исходные данные
2. Генеральный план
3. Технико-экономическое сравнение вариантов конструкций и выбор основного варианта
4. Архитектурно-строительная часть

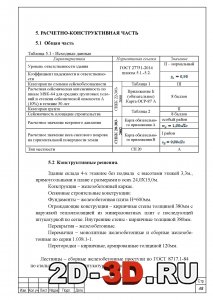

5. Расчетно-конструктивная часть

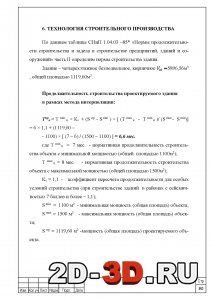

6. Технология строительного производства
7. Организация строительства
8. Экономическая часть
9. Безопасность жизнедеятельности на производстве
Заключение

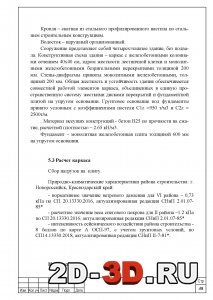

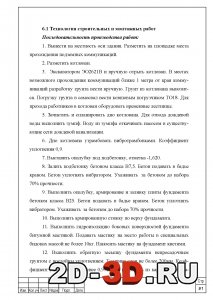

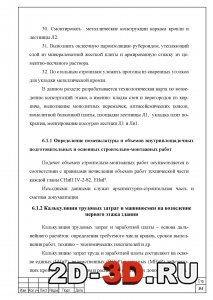

Расчет каркасаПоследовательность производства работКалькуляция трудовых затрат

Кровля скатная с покрытием из профнастила.
Конструкция – железобетонный каркас.
Основные строительные конструкции:
Фундаменты – железобетонная плита Н=600мм.
Ограждающие конструкции – кирпичные стены толщиной 380мм с наружной теплоизоляцией из минераловатных плит с последующей штукатуркой по сетке. Внутренние стены - кирпичные толщиной 380мм.
Перекрытия – железобетонные.
Перемычки – монолитные железобетонные и сборные железобетонные по серии 1.038.1-1.
Перегородки – кирпичные, армированные толщиной 120мм.
Лестницы – сборные железобетонные проступи по ГОСТ 8717.1-84 по стальным косоурам, оштукатуренные по сетке.
Кровля – скатная из стального профилированного настила по стальным строительным конструкциям.
Водосток – наружный организованный.
