Конструкторско-технологический центр реновации конечных передач автотракторных трансмиссий

Формат файлов: .cdw Компас-3D, .docx Word, .xlsx Excel
Кол-во чертежей: 7
Теги: ТвГТУ Avtoservis
Категории: Чертежи проекты / Проектирование предприятий, участков, цехов

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .docx Word, .xlsx Excel	89 (7)

Главной целью проекта была разработка мероприятий по организации работы конструкторско-технологического центра реновации конечных передач автотракторных трансмиссий на базе автоколонны ООО «ТД МЕХАНИК» с возможностью анализа работы зубчатых передач конечных элементов трансмиссии интегральных универсально - пропашных колесных тракторов ЛТЗ-155 и РТ-М-160.
В организационной части рассматривалось и анализировалось работа предприятия. В результате анализа деятельности предприятия и определенной корректировки технологических процессов по обслуживанию машин, была выявлена возможность увеличения парка обслуживаемых машин и следовательно получение дополнительной прибыли. Для решения этой задачи был заключен договор с ООО «ВолТранс ТК» г. Вологда, ООО «КВАДРА ИНЖИНЕРИНГ» г. Тамбов и ООО «ПРАЙД» г. Москва. Перечисленные организации осуществляют автоперевозку сыпучих нерудных материалов в Тверской области, на ТО и ТР их автотранспортного парка состоящего в основном из самосвалов.
Конструкторская часть была посвящена разработки и проектированию оборудования и оснастки. Был проведен большой литературный поиск и анализ существующих конструкций. В последствии чего были выбраны наиболее подходящие конструкции. Особое внимание было уделено переоснащению оборудования занятом в технологическом процессе реновации конечных передач автотракторных трансмиссий.
В технологическом разделе был разработан технологический процесс восстановления сателлита конечной передачи трактора ЛТЗ-155 и в соответствии с технологическим процессом были произведены расчеты режимов резания норм времени на восстановление детали.
В исследовательском разделе был затронут вопрос надежности конечных передач автотракторных трансмиссий, в частности были изучены факторы влияющие на надежность зубчатых элементов.
В разделе безопасность и экологичность описан анализ потенциально вредных и опасных факторов производственной среды, мероприятия и технические средства созданию здоровых и безопасных условий труда на участке, предупреждению чрезвычайных ситуаций на участке и ликвидация их последствий и по охране окружающей среды вблизи исследуемого объекта
В разделе эффективности проекта был произведены бытового  фонда  заработной  платы, стоимости основных фондов, статей  сметы  текущих  затрат   на  производство и технико-экономические  показатели   проекта. В результате этих расчетов получили следующие результаты: заработная плата рабочих составляет 33503 рублей, рентабельность участка равняется 14,7%, а стоимость нормо-часа работ 863 рубля.  Все показатели выше средних значений по Тверской области.

Дипломный проект состоит из 6 разделов и 7 чертежей формата А1. Внутри выполнены расчетно-пояснительная записка в Word, экономический расчет в Excel, и чертежи в редактируемом формате .cdw Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:

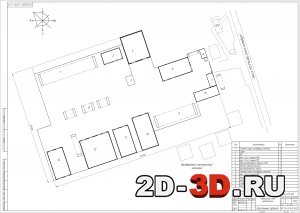

1. Генеральный план
2. Планировка зоны ТО-2 и СО машин

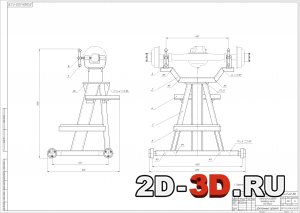

3. Стенд для разборки переднего моста
4. Патрон мембранный
5. Приспособление для фрезерования
6. Безопасность
7. Эффективность проекта

Содержание расчетно-пояснительной записки:
Введение
1 Организационный раздел
1.1 Краткая характеристика и краткое описание производственного процесса предприятия
1.2 Расчет годовой производственной программы
1.3 Расчет численности ремонтно-обслуживающих рабочих и управленческого персонала
1.4 Расчет количества постов ТО и ТР
1.5 Расчет площадей предприятия
1.6 Выбор оборудования и инструмента для зоны ТО и СО
2 Конструкторский раздел
2.1 Анализ существующих конструкций стендов
2.2 Обоснование выбора конструкции стенда
2.3 Описание устройства и работы стенда
2.4 Кинематический и прочностной расчет стенда
2.5 Назначение, устройство и принцип действия патрона мембранного
2.6 Назначение, устройство и принцип действия приспособление для фрезерования
3 Технологический раздел
3.1 Краткое описание назначения, устройства и условий работы детали
3.2 Разработка технологического процесса ремонта детали
3.3 Выбор станочного оборудования и инструмента
3.4 Расчет режимов резания по ремонту детали
3.5 Расчет норм времени по ремонту детали
4 Исследовательский раздел
4.1 Анализ основных видов повреждаемости зубчатых колёс и способы повышения их долговечности
5 Безопасность и экологичность
5.1 Анализ потенциально вредных и опасных факторов производственной среды
5.2 Мероприятия и технические средства созданию здоровых и безопасных условий труда на участке
5.3 Мероприятия и технические средства по предупреждению чрезвычайных ситуаций на участке и ликвидация их последствий
5.4 Мероприятия и технические средства по охране окружающей среды вблизи исследуемого объекта
6 Эффективность проекта
6.1 Расчёт бытового фонда заработной платы
6.2 Расчет стоимости основных фондов
6.3 Расчёт статей сметы текущих затрат на производство
6.4 Технико-экономические показатели проекта
Заключение
Список использованных источников
Приложения
