Минипогрузчик

16 978
Max
14 января 2013
  • 60

Формат файлов: AutoCAd, dwg
Кол-во чертежей: 12
Категории: Чертежи проекты / Погрузчики
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAd, dwg 91 (12)

Минипогрузчик

Машина для уборки снега

Дипломный проект

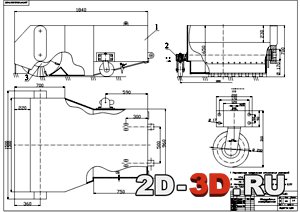

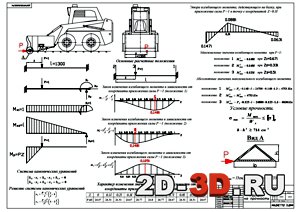

Расчет на прочность Снегоуборочное оборудование

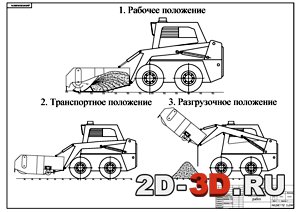

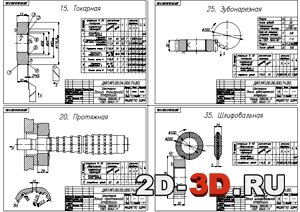

Технология работ Эскизы операций

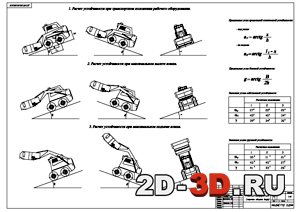

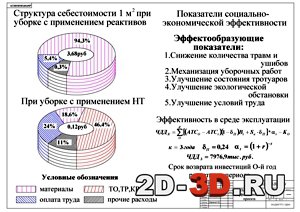

Показатели эффективности проекта Расчетные схемы устойчивости минипогрузчика

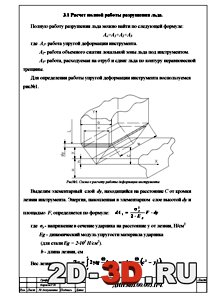

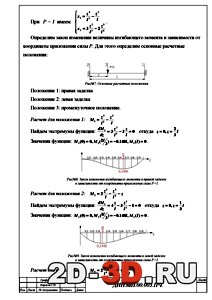

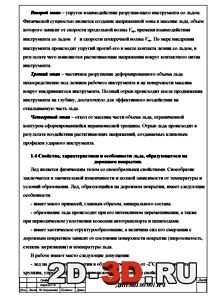

Расчет работы разрушения льда Расчет сил РПЗ диплома



Список чертежей: общий вид минипогрузчика  основание стрелы, оборудование снегоуборочное, расчетные схемы устойчивости минипогрузчика, расчет на прочность, схема гидравлическая, технология работ, технология изготовления шестерни, эскизы операций, маршрутные карты, спецификации, экономические показатели проекта, показатели эффективности проекта.



Техническая характеристика:

Эксплуатационная масса 3100 кг

Максимальная мощность двигателя 46,5(65) кВт(л.с.)

Номинальная грузоподъемность 1100 кг

Допустимая грузоподъемность при наибольшей высоте подъема ковша 1250 кг

Тип двигателя дизельный

Число цилиндров 3

Рабочий объем 3150 см?

Скорость передвижения 0-20 км/ч

Емкости: топливный бак 71,2 л, система охлаждения 15,1 л, система смазки 6,7 л, гидросистема (трансмиссия, стрела, ковш) 23,0 л.



Содержание РПЗ:

Введение

1. Исследовательская часть

1.1 Назначение и область применения

1.2 Описание и обоснование конструкции

1.3 Описание процесса разрушения массива льда ударной нагрузкой

1.4 Свойства, характеристики и особенности льда, образующегося на дорожном покрытии

2. Технологическая часть

2.1. Технология изготовления шестерни

2.2. Хромирование

3. Проектная часть

3.1 Расчет полной работы разрушения льда

3.2 Расчет потребной мощности для выполнения работ по разрушению и уборки льда

3.3 Проверка элементов гидравлики на работоспособность при выполнении работ по уборки льда

3.4 Расчет на прочность

4. Безопасность жизнедеятельности

4.1 Основы законодательства Российской Федерации об охране труда

4.2 Надзор и контроль за соблюдением законодательства об охране труда

4.8 Воздействие вибрации

4.9 Постановка задачи

4.10 Устойчивость погрузчика

4.11 Решение задачи

5. Экономическая часть

5.1. Краткое описание проекта

5.2. Описание текущей ситуации на рынке погрузчиков

5.3. Основные задачи проекта

5.4.Определение издержек, связанных с разработкой проекта

5.5. Определение себестоимости производства новой машины

5.6. Расчёт показателей в сфере эксплуатации НТ

5.7.Оценка эффективности реализации проекта

Литература

Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAd, dwg 91 (12)

Похожие материалы

Разработка грузоподъемного оборудования на базе фронтального погрузчикаРазработка грузоподъемного оборудования на базе фронтального погрузчика

Погрузчик с телескопической стрелойПогрузчик с телескопической стрелой

Экскаватор-погрузчик на базе МТЗЭкскаватор-погрузчик на базе МТЗ

Модернизация рабочего оборудования погрузчика Амкодор 332Модернизация рабочего оборудования погрузчика Амкодор 332

Одноковшовый погрузчик с челюстным захватом на базе трактора Т-150К г/п 6 тоннОдноковшовый погрузчик с челюстным захватом на базе трактора Т-150К г/п 6 тонн

Погрузчик одноковшовый с разгрузочным устройством ковшаПогрузчик одноковшовый с разгрузочным устройством ковша



vfxjr Офлайн 14 января 2013 23:47

Отсутствует экономическая часть (записка).
Щетка взята от автомобиля снегоочистителя.

Max Офлайн 15 января 2013 15:12

1. Экономическую часть добавил. Приношу извинения за недоработку, а также благодарность за помощь в улучшении сайта.
2. Чертеж щетки действительно не от этой работы, из архива и описания удалил. Видимо автор прислал в качестве бонуса.
3. Вверху страницы можете выставить количество шестеренок по пятибалльной шкале для оценки качества материала.
