Одноковшовый погрузчик с челюстным захватом на базе трактора Т-150К г/п 6 тонн

14 710
Max
4 февраля 2012
  • 100

Теги: ПНИПУ
Категории: Чертежи проекты / Погрузчики
Тип проекта Кол-во листов (чертежей)
Формат

Фронтальный погрузчик. Курсовой проект.


Тема: «Одноковшовый погрузчик с челюстным захватом на базе трактора Т-150К»

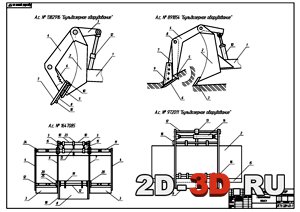

Ковш с челюстным захватомПатентный поиск

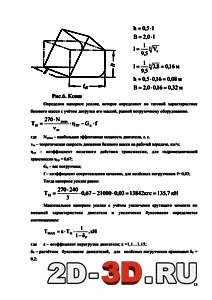

Определение основных параметровРасчет элементов рабочего оборудованияСхема действия сил





Чертежи: общий вид, патентный поиск, гидравлическая схема, ковш с челюстным захватом.


Техническая характеристика

Базовое шасси Трактор Т-150К

Мощность двигателя 240 л.с.

Максимальная скорость 35 км/ч

Трансмиссия гидромеханическая

Грузоподъемность 6 тонн

Емкость ковша 3 м?

Максимальный угол запрокидывания ковша в нижнем положении 40°

Максимальный угол разгрузки 50°

Максимальное выглубляющее усилие на режущейкромке ковша 100 кН

Производительность гидронасосов погрузочного оборудования 250 л/мин

Номинальное давление в гидросистеме 20 Мпа

Масса погрузочного оборудования 4,6 т

Масса противовеса 1 т

Ширина ковша 2965 мм


Содержание

Введение

Патентный поиск

Определение основных параметров

Расчет элементов рабочего оборудования

Расчет производительности

Расчет устойчивости

Техника безопасности

Список литературы


Пермский научно-исследовательский политехнический университет. Кафедра строительных и дорожных машин.


Чертежи выполнены в Компас и AutoCAD, dwg и cdw формат.



Похожие материалы

Экскаватор-погрузчик на базе МТЗЭкскаватор-погрузчик на базе МТЗ

Разработка грузоподъемного оборудования на базе фронтального погрузчикаРазработка грузоподъемного оборудования на базе фронтального погрузчика

Экскаватор-погрузчик курсовой с расчётами и чертежомЭкскаватор-погрузчик курсовой с расчётами и чертежом

Погрузчик Д-3365Погрузчик Д-3365

Погрузчик ТО-18Погрузчик ТО-18

Фронтальный погрузчикФронтальный погрузчик



Flek49 Офлайн 2 мая 2013 22:38

Проект достаточно интересный, но по техническим характеристикам и внешнему виду базовый трактор ближе к К-700 "Кировец". У Т-150К и мощность двигателя меньше около 150 л.с, и объем ковша около 1,5, и грузоподъемность 3-3,5 т. Возможно неправильно оформлено название курсовой работы.

Max Офлайн 7 мая 2013 13:04


Поскольку это курсовая работа, а не рабочие чертежи, то может быть всё, что угодно.
