Стрела крановая для вилочного погрузчика

242

Макс Павлусевич

9 июня 2026

Формат файлов: .a3d .m3d .cdw Компас-3D
Кол-во 3D моделей: 31
Кол-во чертежей: 1
Теги: Стрела крана
Категории: Чертежи проекты / Погрузчики

Тип проекта		Кол-во листов (чертежей)
Формат	.a3d .m3d .cdw Компас-3D	(1)

Стрела крановая для вилочного погрузчика
3D модель с чертежом в редактируемом формате Компас-3D

В проекте представлена крановая телескопическая стрела с вылетом до 2х метров и максимальной нагрузкой до 1,7 т при максимальном вылете. Телескопическая стрела устанавливается на вилочный погрузчик и фиксируется на вилах путем затягивания скоб. Вылет стрелы как и угол ее возвышения регулируется и фиксируется штифтом. 3D модель с деталями и чертежом выполнены в редактируемых форматах КОМПАС 3Д v23. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Максимальная грузоподъемность при минимальном вылете - до 45 кН, при максимальном вылете - 17,7 кН.
Вылет стрелы: 2,0, 1,5, 1,1 м. Угол установки до 45,9 градусов.

Список 3D моделей:
1. Крановая стрела ДП-26.МП-01.07.00.00.00 - Сборочная 3D модель

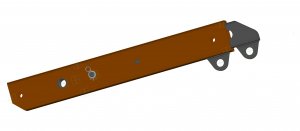

2. Стрела

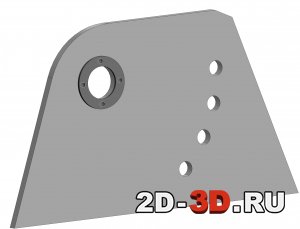

3. Боковина

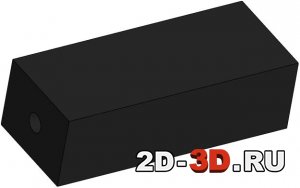

4. Упор

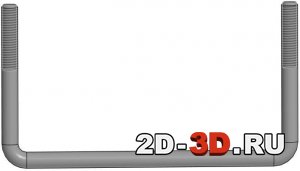

5. Скоба
6. Стенка передняя
7. Стенка задняя
8. Крышка
9. Крышка №2
10. Крышка №3
11. Клык
12. Гайка
13. Кольцо упорное
14. Швеллер
15. Первая секция
16. Вторая секция

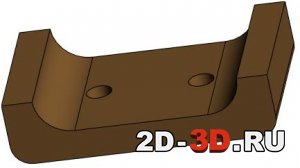

17. Опора скольжения
18. Ось поворотная
19. Ось стрелы
20. Труба стрелы
21. Проушина
22. Направляющая
23. Кронштейн
24. Подшипник
25. Кольцо внутри
26. Кольцо снаружи
27. Шарик
28. Болт
29. Шайба
30. Шайба №2

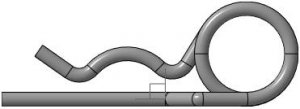

31. Пружинные шплинты

Список чертежей:

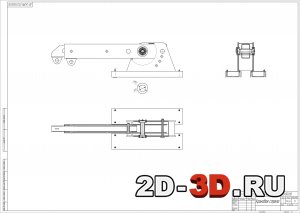

1. Сборочный чертеж крановой стрелы

Скачать 2 MB:
Для скачивания материала Вам необходимо перейти в VIP группу
