Электроснабжение фермы КРС на 800 голов
Дипломный проект со схемами, чертежами и расчётами

Силовое электрическое оборудование Генеральный план фермы с расположением построек и зданий

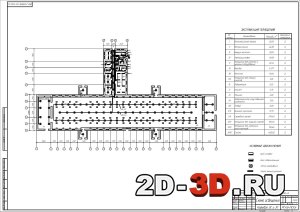

Схема освещения коровника Схема потребителей

Автоматизация управления электрокаллориферами Выбор оборудования для доения коров Выбор пускозащитной аппаратуры

Расчёт и выбор проводов силовой цепи Расчет освещения кормоцеха Расчет токов короткого замыкания

В данном дипломном проекте был произведен анализ электроснабжения в АО «Родник» Тихорецкого района Краснодарского края. Анализ показал, что ферма нуждается в реконструкции электроснабжения, а также в автоматизации некоторых производственных процессов.
Проведен расчет и выбор электрифицированного оборудования: расчет и выбор проводов, пускозащитной аппаратуры, проведена проверка пускозащитной аппаратуры на согласование с проводами, подсчет электрических нагрузок, выбор мощности и расчет сетей, выбор трансформаторной подстанции, расчет освещения, расчет и выбор электропроводок внутренних силовых и осветительных сетей.
В разделе - детальная разработка проекта - была рассмотрена актуальность автоматизации поддержания микроклимата  (температурного режима) на молочно-товарной ферме, разработана принципиальная электрическая схема автоматической системы поддержания температуры, управляющей электрокалорифером.
 В проекте выполнен анализ условий труда, предложены меры повышения безопасности.
В экономическом разделе выполнен расчет технико-экономических показателей применения автоматизированного управления электрокалориферами.

На территории фермы КРС находятся следующие производственные здания и сооружения потребляющие электрическую энергию для содержания КРС:
1. Навозохранилище;
2. Зернохранилище 5 кВт;
3. Здание на 3 трактора со складом для дезинфицирующих средств 2,4 кВТ;
4. Склад витаминной муки 1,5 кВт;
5. Водонапорная башня 4,5 кВт;
6. Склад концентрированных кормов 28,7 кВт;
7. Телятник на 350 голов с родильным отделением 35,4 кВт;
8. Канализационная насосная станция 12 кВт;
9. Кормоцех 39,6 кВт;
10. Здание молодняка на 240 голов 27,8 кВт;
11. Трансформаторная подстанция;
12. Силосные траншеи;
13. Навозохранилище;
14. Навозохранилище;
15. Площадка для хранения грубых кормов;
16. Площадка обработки кожного покрова крупного рогатого скота 8,5 кВт;
17-18. Коровник на 200 голов, молочный блок 131,7 кВт;
19. Бригадный дом 2,0 кВт;
20. Санитарный пропускник 7,35 кВт;
21. Амбулатория 4,3 кВт;
22. Изолятор 2,5кВт.

Список чертежей
1. Генеральный план фермы со всеми зданиями и постройками
2. Однолинейная схема электроснабжения
3. Силовое электрическое оборудование
4. Схема потребителей
5. Схема освещения коровника
6. Технико-экономические показатели

Содержание пояснительной записки проекта
Аннотация
Введение
1. Производственно-хозяйственная характеристика АО «Родник» и состояние его электрификации
1.1 Производственно-хозяйственная характеристика
1.2 Состояние электрификации хозяйства
1.3 Характеристика фермы КРС
2 Проектирование электрификации производственных процессов
2.1 Выбор технологического оборудования
2.1.1 Выбор системы для удаления навоза
2.1.2 Выбор оборудования для доения коров
2.1.3 Выбор резервуара для хранения молока
2.1.4 Выбор холодильной установки
2.2 Расчет и выбор электропривода
2.2.1 Расчет электропривода новозоуборочного транспортера ТСН-160
2.2.2 Расчет электропривода вакуумных насосов доильной установки
2.3 Расчет отопления и вентиляции
2.3.1 Автоматизация управления работой электрокалориферами
2.4 Расчет освещения
2.4.1 Выбор источников света
2.4.2 Выбор вида и системы освещения, коэффициента запаса, нормируемой освещенности, типа светильников
2.4.3 Расчет освещения кормоцеха
2.4.4 Расчет освещения вспомогательных помещений
2.5 Расчет оборудования для водоснабжения
2.5.1 Выбор схемы водоснабжения фермы КРС
2.5.2 Определение расхода воды
2.5.3 Расчёт электропривода глубинного насоса
3 Электроснабжение фермы КРС
3.1 Расчет электрических нагрузок и источников питания
3.1.1 Подсчет электрических нагрузок
3.1.2 Мероприятия по компенсации реактивной мощности
3.1.3 Выбор трансформаторной подстанции
3.2 Выбор проводов ввода и пускозащитной аппаратуры
3.2.1 Выбор проводов ввода
3.2.2 Выбор пускозащитной аппаратуры
3.3 Расчет и выбор электропроводок внутренних силовых и осветительных сетей
3.3.1 Определение расчётных и максимальных токов электроприёмников
3.3.2 Расчёт и выбор проводов силовой сети
3.3.3 Расчёт и выбор проводов осветительной сети
3.4 Проверка возможности запуска двигателя при отклонении напряжения70
3.5 Проверка защитной аппаратуры на срабатывание при однофазном и при трехфазном коротком замыкании
3.5.1 Расчет токов короткого замыкания
3.5.2 Проверка защитного аппарата, ближайшего к месту КЗ, на срабатывание
3.5.3 Проверка защитных аппаратов на срабатывание при трехфазном коротком замыкании
3.5 Отыскание места повреждения в воздушных (кабельных) линиях
3.5.1 Переносные приборы для поиска места ОЗЗ
3.5.2 Устройство мониторинга параметров ЛЭП
3.5.3 Индикаторы обнаружения мест повреждения линий электропередачи LineTroll 110 Eµ/Eµr
3.5.4 Геоинформационная система определения места повреждения воздушных линий 3…35 кВ
4 Безопасность жизнедеятельности
4.1 Анализ состояния охраны труда на ферме КРС
4.2 Безопасность фермы КРС
4.2.1 Требования безопасности при силосовании кормов
4.2.2 Требования безопасности при измельчении и дроблении кормов
4.2.3 Требования безопасности при дозировании, смешивании и запаривании кормов
4.2.4 Требования безопасности при работе на агрегатах для сушки и гранулирования кормов
4.2.5 Требования безопасности при раздаче кормов
4.2.6 Требования безопасности при погрузочно-разгрузочных и транспортных работах
4.2.7 Требования безопасности при обслуживании нагревательных электороустановок
4.3 Расчет заземления ТП
4.4 Расчет молниезащиты кормоцеха
4.5 Система противопожарной безопасности
5 Расчет экономической эффективности внедрения проектного решения
5.1 Капитальные затраты
5.2 Текущие затраты
5.3 Экономическая эффективность
5.4 Срок окупаемости дополнительных капитальных затрат
Заключение
Список литературы



Выбор резервуара для хранения молока Выбор трансформаторной подстанции Определение токов электроприемников

Подсчет электрических нагрузок Проверка проводов на согласование Расчёт доильного оборудования


Дипломная работа на тему «Электроснабжение фермы КРС на 800 голов «Родник» Краснодарского края» состоит из пояснительной записки на 118 листах машинного текста и 6 листов графического материала формата А1.
Пояснительная записка включает следующие разделы:
В разделе 1 представлена краткая характеристика хозяйства, в котором дана оценка электрификации данного объекта;
 В разделе 2 выполнен выбор технологического оборудования, а также произведены расчеты электропривода, вентиляции, водоснабжения и освещения;
 В разделе 3 произведен расчет нагрузок, выбор трансформаторной подстанции, расчет и выбор электропроводок ввода, внутренних силовых и осветительных сетей, пускозащитной аппаратуры;
 В разделе 4 выполнен анализ состояния охраны труда на ферме КРС и предложены мероприятия по обеспечению безопасных условий труда, рассчитаны заземление и молниезащита;
 В последнем разделе отражена экономическая целесообразность внедрения автоматического управления работой электрокалориферов.

В данном проекте проектируемым объектом является коровник на 200 голов привязного содержания.
Анализ производственной деятельности АО «Родник» показывает, что хозяйство имеет хорошую кормовую базу, пастбищные угодья, но на существующих фермах не полностью используются все возможности для высокой производительности труда и высоких технико-экономических показателей.
Наряду с низкими технико-экономическими показателями, данная ферма КРС имеет и ряд других недостатков. Например: старые здания, в которых трудно применять новые машины и оборудование. Хранение кормов не на должном уровне.
Анализ состояния электроснабжения данной фермы показал, что состояние электроснабжения фермы является неудовлетворительным. Используется пускозащитная аппаратура старого образца, электропроводка не соответствует возросшим нагрузкам, состояние изоляции проводки не удовлетворяет нормам электробезопасности, некоторое технологическое оборудование физически устарело и требует замены, освещение помещений находится вне пределов норм освещенности. Процесс поддержания температуры не автоматизирован, она регулируется вручную с помощью электрокалорифера, что приводит к необоснованному завышению энергопотребления при низкой стабильности температуры.
На данной ферме предлагается разработать комплекс мероприятий по электроснабжению, произвести расчет и выбор проводов силовой сети, осветительной сети, выбрать пускозащитную аппаратуру, автоматизировать процесс поддержания заданной температуры.

К производственным зданиям и сооружениям относят пункт искусственного осеменения; ветеринарный пункт, родильное отделение; помещение для приготовления кормов – кормокухня, кормоцех, комбикормовый цех; обработки и переработки молока – молочная; для переработки скота – бойня; для первичной обработки шерсти, шкур и других материалов – шерстомоечная, кожевенная.
К вспомогательным зданиям и сооружениям принадлежат склады, хранилища (склад концентрированных кормов, корнеплодохранилище, навозохранилище, сенные сараи), насосная станция, трансформаторная подстанция, котельная и другие постройки.
На данной ферме КРС на 800 голов автоматизированы такие технологические процессы, как доение, уборка навоза, первичная обработка молока, раздача кормов – сухие корма раздаются вручную, другие виды кормов раздаются при помощи раздаточных тележек, приводимыми в движение трактором. В овощехранилище автоматизированы первичная обработка и сортировка картофеля. Также автоматизировано поддержание микроклимата в овощехранилище.

Расчет электропривода глубинного насоса
