Электроснабжение понизительной подстанции 110/10 кВ (вариант №9)

7 069
jonjo123
4 апреля 2021
  • 0

Формат файлов: Компас, Word, cdw, docx
Кол-во чертежей: 2
Теги: Схема электроснабжения
Категории: Чертежи проекты / Электрические схемы проекты
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 40 (2)
Электроснабжение понизительной подстанции 110/10 кВ (вариант №9)
Учебный курсовой проект

План разрез ГППСхема электрическая принципиальная

Список чертежей:

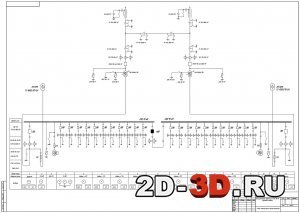

  1. Схема электрическая принципиальная
  2. План разрез ГПП

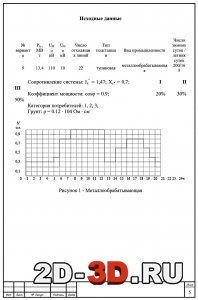

Исходные данные:
  • Вариант № 9
  • Pн - 13,4 МВт
  • UВН - 110 кВ
  • UНН - 10 кВ
  • Число отходящих линий - 22
  • Тип подстанции - тупиковая
  • Вид промышленности - металлообрабатывающая
  • Число зимних суток / летних суток - 200/165
В данном курсовом проекте произведен расчет и разработан проект тупиковой понизительной подстанции для электроснабжения металлообрабатывающей промышленности. В основу технологических схем электроснабжения положены прогрессивные способы передачи электроэнергии на базе современного серийно выпускаемого оборудования.
Проект состоит из расчетно-пояснительной записки, включающей расчет годового графика электрических нагрузок по продолжительности, токов короткого замыкания, выбор трансформатора, коммутационных аппаратов. Рассмотрены вопросы собственных нужд подстанции, техника безопасности.
В графической части проекта, выполненной на двух листах формата А-1, разработаны электрическая схема и разрез подстанции.
В ходе выполнения данного курсового проекта была спроектирована тупиковая двухтрансформаторная подстанция напряжением 110/10 кВ, выполняющая преобразование и распределение электрической энергии для предприятий металлообрабатывающей промышленности. Выполнен расчёт по выбору и проверке оборудования и аппаратов со стороны высокого и низкого напряжения, шин и кабелей отходящих линий. Все выбранные аппараты отвечают техническим требованиям в соответствии с ПУЭ, а также требованиям техники безопасности.

Содержание пояснительной записки
Введение
Исходные данные
1 Выбор и обоснование главной схемы электрических соединений
2 Расчет и построение годового графика нагрузки
3 Выбор типа, числа и мощности силового трансформатора
4 Расчёт токов короткого замыкания и определение теплового импульса
4.2 Меры и средства ограничения токов короткого замыкания
5 Выбор и проверка оборудования на стороне 110 кВ подстанции
5.1 Выбор шин
5.2 Выбор подвесных изоляторов
5.3 Выбор и проверка высоковольтного выключателя
5.4 Выбор разъединителей
5.5 Высокочастотный заградитель
5.6 Выбор аппаратов в нейтрали трансформатора
5.7 Выбор трансформатора тока
5.8 Выбор ОПН
6 Выбор аппаратов на стороне низкого напряжения
6.1 Выбор КРУ
6.2 Выбор маслянных выключателя
6.2.1 Выбор выключатель назрузки
6.2.2 Выбор и проверка предохранителя
6.3 Выбор и проверка шинного моста
6.3.1 Выбор и проверка сборных шин
6.4 Кабельная линия
6.5 Выбор и проверка трансформатора напряжения
6.6 Выбор трансформатора тока
6.7 Выбор трансформатора собственных нужд
6.8 Выбор и проверка опорных изоляторов
6.9 Выбор и проверка проходных изоляторов
7 Расчет устройств заземления и грозозащиты подстанции
7.1 Расчет защитного заземления
7.2 Выбор молниезащиты
Заключение
Список использованных источников


Исходные данные Схема тупиковой подстанции на выключателяхРасчет и построение годового графика нагрузки

Расчетная схема и схемы замещения и для тупиковой подстанции Выбор и проверка трансформатора напряжения Зоны защиты стержневых молниеотводов
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 40 (2)
