Расстановка нефтеперекачивающих станций

Курсовой проект с расчетами и чертежом в редактируемых форматах


Чертёж расстановка НПС схема

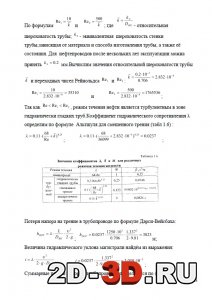

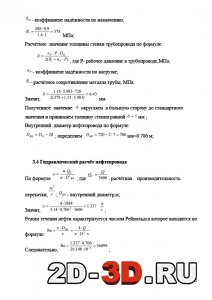

Параметры магистральных нефтепроводовГидравлический расчет нефтепроводаРежимы течения жидкости

В ходе курсовой работы была произведена демонстрация норм проектирования магистральных нефтепроводов, а также применением лупингов и циклической перекачки, выполнил расчет магистрального нефтепровода. В соответствии с расчетной часовой производительностью нефтепровода подобрал магистральный насос НМ 2500-230 и подпорный насос НПВ 2500-80 с диаметрами раб. колес – 325мм и 540 соответственно. За окончательный принял вариант сооружения однониточного нефтепровода с n=8 нефтеперекачивающими станциями, произведена расстановка станций на местности исходя из максимальной производительности нефтепровода.

Список чертежей в формате cdw Компас-3D:

Расстановка НПС Схема


Оглавление расчетно-пояснительной записки:

1. Задание

2. Введение

3. Расчётная часть

3.1 Расчётные значения плотности и вязкости перекачиваемой нефти

3.2 Выбор насосного оборудования НПС и расчёт рабочего давления

3.3 Определение диаметра и толщины стенки трубопровода

3.4 Гидравлический расчёт нефтепровода

3.5 Определение числа перекачивающих станций

3.6 Расстановка перекачивающих станций по трассе нефтепровода

4. Выводы

5. Литература


Скачать 1,65 MB:

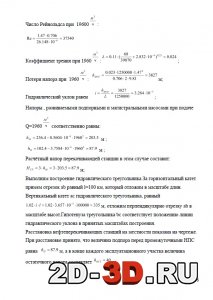

Определение числа перекачивающих станцийПотери напора для участкаИзмерение расчетного напора
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат cdw, Компас, doc, Word 29 (1)
