Транспортер длинной 3800 мм

5 161
Max
21 марта 2013
  • 100

Формат файлов: Компас, AutoCAd, cdw, dwg

Транспортер длинной 3,8 м. на ногах.

Рама Приводной барабан

Пластина под корпус подшипника Поддерживающий ролик Ножка регулируемая

Ось Спецификация транспортера Пластина под редуктор



Список чертежей:

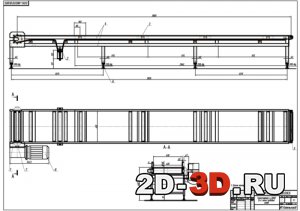

Транспортер L=3800 со спецификацией;

Барабан приводной СБ со спецификацией. Детали: вал, диск, труба;

Натяжной ролик со спецификацией, ось, труба;

Поддерживающий ролик со спецификацией, ось, труба;

Рама со спецификацией, пластина под мотор редуктор, пластина под корпус подшипника, ребро, прижим, вставка, планка, направляющая, упор, кронштейн, ухо, кронштейн;

Крайний ролик, труба, вал;

Ножка регулируемая, пята, винт.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg (34)
