Конвейер горизонтально-наклонно-горизонтальный с уклоном вверх

7 237
Max
7 сентября 2011
  • 80

Формат файлов: cdw, dwg, docx
Кол-во чертежей: 5
Теги: Ленточный конвейер
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры

Конвейер горизонтально-наклонно-горизонтальный с уклоном вверх


Курсовой проект по МНТ



Плужок сбрасывающийРоликоопора желобчатая





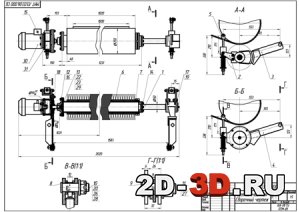

Список чертежей: общий вид ленточного конвейера, станция приводная, станция натяжная, роликоопора желобчатая, роликоопора прямая, плужок сбрасывающий, щетка очистная, спецификации.



Конвейер горизонтально-наклонно-горизонтальный с уклоном вверх (подъемный). С длиной горизонтальных участков  и длинной наклонного участка .  Углом наклонного  участка с горизонталью  и высотой подъема   Разгрузка осуществляется плужком двухстороннего действия, на расстоянии  от приводного барабана. Условия работы конвейера – тяжелые.



Технические характеристики конвейера:

1.Ширина ленты 1000 мм

2.Производительность 900 т/ч

3.Скорость ленты 2,5 м/с

4.Длина конвейера 425 м

5.Электродвигатель 5АМ315S4У3 мощность 160 кВт, частота вращения 1475 об/мин

6. Редуктор Ц2-650-16



Параметры транспортируемого груза:

Транспортируемый груз - Известняк среднекусковой

Насыпная плотность 1,3 т?м^3

Угол естественного откоса 40°…45°

Размер типичного куска 60…160 мм

Коэффициент трения груза о ленту 0,8

Коэффициент трения груза о сталь 0,75



Оглавление расчетно-пояснительной записки:

Техническое задание

1. Исходные данные

1.1. Схема трассы и ее описание

1.2. Параметры транспортируемого груза

1.3. Дополнительные данные

2. Расчет конвейера

2.1. Определение теоретической производительности конвейера.

2.2. Определение ширины ленты

2.3. Определение параметров роликоопор

2.4. Выбор типа резинотканевой ленты и определение ее параметров

2.5. Определение распределенных масс

2.6. Выбор коэффициентов сопротивления движению на характерных участках и определение сопротивления в пункте загрузки

2.7.Тяговый расчет

2.8. Построение диаграммы натяжений

2.9. Определение необходимого угла обхвата лентой приводного барабана

2.10. Выбор параметров приводного и натяжного барабанов

2.11. Расчет приводной станции

2.12. Проверка конвейера на самоторможение

3. Расчет элементов приводного барабана

3.1 Определение реакции и изгибающих моментов, действующих на вал

3.2. Определение конструктивных диаметров вала

3.3. Определение коэффициента запаса прочности в опасном сечении

3.4. Расчет подшипников вала

4. Расчет элементов натяжного барабана.

4.1.Определение реакции и изгибающих моментов, действующих на ось

4.2. Определение конструктивного диаметра оси

4.3. Расчет подшипников оси

Литература

Приложение



КФ МГТУ ПТМ-8



Количество чертежей: 5

Формат файлов: cdw, dwg, docx

Количество листов записки: 22

Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, dwg, docx 22
