Ковшовый элеватор

В данном проекте рассматривается ковшовый элеватор с высотой подъёма H=30 м и углом наклона a= 90. Элеватор, машина непрерывного действия, транспортирующая грузы в вертикальном или наклонном направлениях.

Техническая характеристика:
Производительность - 80 метров кубических в час
Ёмкость ковша - 191,3 л
Шаг ковшей 2000 мм
Ширина ковшей 800 мм
Шаг цепи 400 мм
Скорость движения ковшей 0,4 м/с
Высота подъёма 30 м

Список чертежей готового курсового проекта:

Чертёж общего вида элеватора

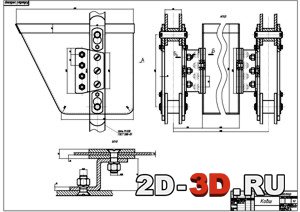

Ковш
Натяжное устройство
Привод

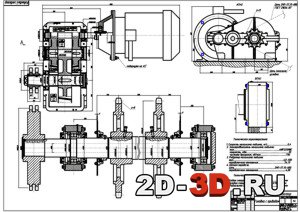

Головка с приводом.

Оглавление расчётно-пояснительной записки в редактируемом формате Word, которую вы можете исправить под свой проект:
1. Введение
2. Исходные данные
3. Выбор параметров элеватора
4. Линейные нагрузки

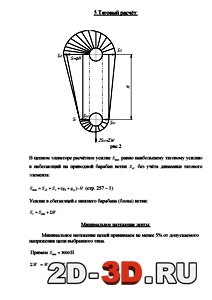

5. Тяговый расчет
6. Выбор редуктора

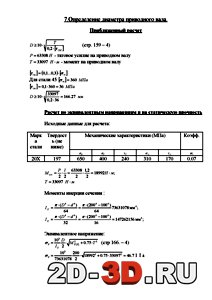

7. Определение диаметра приводного вала

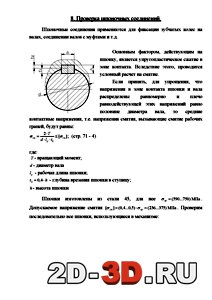

8. Проверка шпоночных соединений
9. Расчет болтового соединения для крепления ковша элеватора
10. Определение способа разгрузки
11. Расчет величины груза для грузорычажного натяжного устройства
12. Устройства безопасности
13. Список используемой литературы
14. Приложение 1
15. Приложение 2
16. Приложение 3
