Конвейер ленточный 500-3,5

2 456
akhmetov
11 сентября 2021
  • 100

Формат файлов: Компас, cdw, a3d, m3d
Кол-во 3D моделей: 62
Кол-во чертежей: 20
Теги: Ленточный конвейер Рабочий проект
Категории: Конвейеры, перегружатели, транспортеры / КОМПАС-3D
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Компас, cdw, a3d, m3d (20)
Конвейер ленточный 500-3,5
Рабочий проект
Чертежи и 3d модели
Конвейер ленточный 500-3,5Лоток загрузочный
Конвейер УКЛС-500-3,535ЛентаОпора конвейера

Список 3моделей:
  1. Конвейер УКЛС-500-3,535
  2. Лента
  3. Лист 714х600х1
  4. Лист 2460х600х1
  5. Винт натяжной
  6. Шайба
  7. Барабан натяжной
  8. Барабан
  9. Вал
  10. Барабан приводной
  11. Вал
  12. Диск
  13. Обечайка
  14. Подшипниковый узел UCP 206
  15. Загрузочный лоток
  16. Задвижка
  17. Лист крепежный
  18. Лоток загрузочный
  19. Прижимная планка
  20. Резина пищевая
  21. Резина пищевая-2
  22. Рычаг моментный
  23. Стойка задняя (зеркальная)
  24. Стойка задняя
  25. Стойка передняя (зеркально)
  26. Стойка передняя
  27. Опора конвейера
  28. Заглушка
  29. Косынка
  30. Платик
  31. Пятка
  32. Штырь
  33. Труба 600х50х25
  34. Труба 612х50х25
  35. Труба 662х50х25
  36. Труба 1520х50х25
  37. Труба 2120х50х25
  38. Рама конвейера
  39. Лист 150х150х6
  40. Лист моментного рычага
  41. Лист натяжки
  42. Уголок натяжки
  43. Уголок привода
  44. Упор рычага моментного
  45. Труба 110х25х25
  46. Труба 110х50х25
  47. Труба 550х25х25
  48. Труба 3500х25х25
  49. Мотор-редуктор (14 моделей)

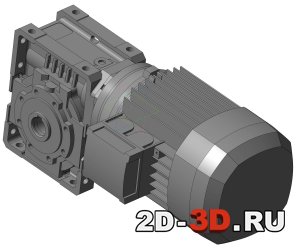

Мотор-редукторБарабан приводной

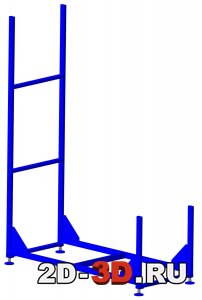

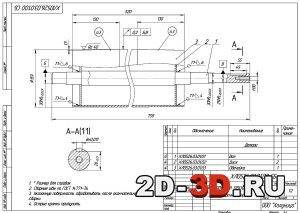

ОпораБарабан приводной

Список чертежей:
  1. Конвейер ленточный 500-3,5
  2. Рама
  3. Опора
  4. Барабан натяжной
  5. Винт натяжки
  6. Кронштейн
  7. Лист
  8. Лоток загрузочный
  9. Лоток загрузочный
  10. Задвижка
  11. Планка прижимная
  12. Скребок
  13. Стойка задняя
  14. Стойка передняя
  15. Лист крепежный
  16. Барабан приводной
  17. Барабан приводной
  18. Вал
  19. Диск
  20. Обечайка
Непрерывные конвейеры являются одним из наиболее важных и ответственных компонентов современного оборудования предприятия, и установлено, что рентабельность предприятия во многом зависит (влажность 21%).
Это, в свою очередь, дает понять, что ширина указанных выше лент мала (от 500 до 650 мм). Здесь транспортировка зерна с различным содержанием влаги вызывает прилипание смеси к ленте, в результате чего конвейер перестает работать, ленты выходят наружу, а электродвигатель в приводе перегорает.
Поэтому важно усовершенствовать механизм очистки ленточных конвейеров.
Техническая характеристика
  1. Транспортируемый груз: крупы
  2. Ширина ленты, мм: 500
  3. Скорость движения ленты, м/с: 0,35
  4. Мощность привода, кВт: 0,75

Барабан натяжнойВал

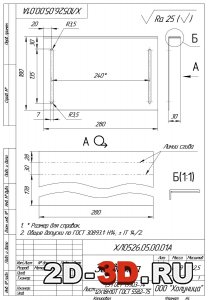

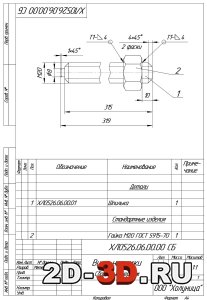

ЗадвижкаОбечайкаВинт натяжки
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Компас, cdw, a3d, m3d (20)
