Ковшовый ленточный элеватор для транспортирования сыпучих грузов

5 454
rihhansu
4 февраля 2015
  • 60

Формат файлов: Компас, AutoCAD, cdw, dwg
Кол-во чертежей: 3
Ковшовый ленточный элеватор для транспортирования сыпучих грузов
Курсовой проект

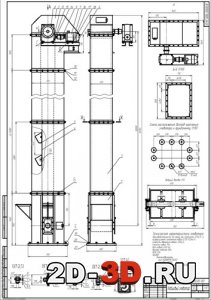

Ковшовый элеватор (общий вид)

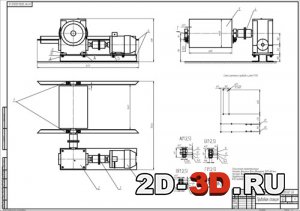

Натяжная станцияПриводная станция

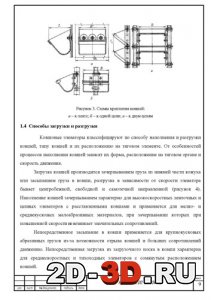

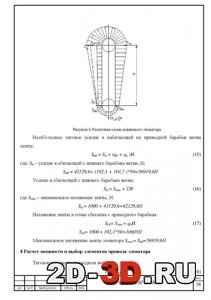

Расчетная схема ковшового элеватораСхемы крепления ковшейМинимальное и максимальное натяжения тяговых органов



Список чертежей: ковшовый элеватор (общий вид), натяжная станция, приводная станция, спецификации.

В данной курсовой работе был рассчитан ковшовый элеватор. Выбрана толщина и тип ленты, марка и количество тяговых прокладок, погонная масса ленты, толщина конвейерной ленты, погонная масса ковшей, погонная масса ходовой части конвейера, сопротивление зачерпыванию груза, мощность на приводном валу элеватора, окружное усилие на приводном барабане, максимальное усилие в ленте, диаметр приводного барабана, необходимая мощность двигателя. Бел выбран двигатель, редуктор, муфта.

Техническая характеристика элеватора:
Тип элеватора - быстроходный с центробежной разгрузкой
Тип ковшей – глубокий
Производительность (по зерну при плотности 0,7т/м  и коэффициенте заполнения ковша 0,75) 113,1 т/ч
Скорость движения ковшей 3,15м/с
Емкость ковша 19л
Шаг ковшей 630 мм
Высота подъема 50м
КПД 0,94
Привод:
* Электродвигатель:
- тип АД(АИРМ)-160S2
- мощность 15кВт
- частота вращения вала 1500 об/мин
 * Редуктор:
- тип РЧУ-160
- передаточное число 10

Содержание пояснительной записки
1 Общие сведения об элеваторах
1.2  Ковшовые элеваторы
1.3  Устройство, назначение, особенности конструкции
1.4  Способы загрузки и разгрузки
1.5  Основные рекомендации по выбору типа элеватора
2 Обобщенный тяговый расчет элеватора
2.1 Выбор типа элеватора и формы ковшей
2.2 Минимальное и максимальное натяжения тяговых органов
2.3 Расчет размеров барабана
2.4  Определение погонных нагрузок
3  Поверочный расчет
3.1 Расчет сопротивлений
3.2 Уточнение производительности конвейера
3.3  Уточненный тяговый расчет
4 Расчет мощности и выбор элементов привода элеватора
5  Выбор натяжного устройства
Заключение
Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg 21 (3)
