 Пластинчатый конвейер

Курсовой проект

 Наклонно - горизонтальный пластинчатый конвейер для транспортирования калийной руды

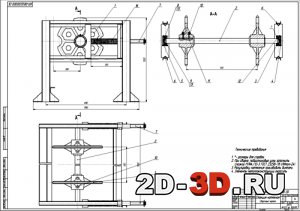

Чертёж натяжной станции конвейера Приводная станция

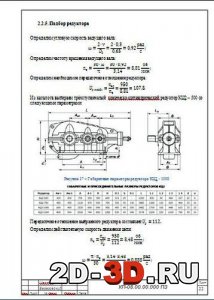

 Выбор тягового органа Подбор редуктора Подробный тяговый расчёт



Скачать:



Список чертежей: кинематическая схема, общий вид, станция натяжная, станция приводная, спецификации.


В данном курсовом проекте разработана конструктивная схема наклонно - горизонтального пластинчатого конвейера для транспортирования калийной руды на 10 метров, обеспечивающего производительность 90 т /ч.

Наклонно - горизонтальный пластинчатый конвейер оборудован приводом с электродвигателем 4А112МВ6У3 мощностью 4 кВт и частотой вращения 950 оборотов в минуту, а также коническо-цилиндрическим трёхступенчатым редуктором типа КЦ2 - 1300.

Тяговым элементом рассчитанного конвейера являются две пластинчатые катковые цепи М28. Для натяжения цепи использована винтовая конструкция натяжного устройства.


Оглавление РПЗ

Содержание

Введение

1.Информационный обзор

2. Разработка конструкции изделия

2.1. Описание конструкции изделия

2.2. Расчёты

2.2.1. Предварительный расчёт определения параметров пластинчатого конвейера

2.2.2. Проверочный расчёт

2.2.3. Выбор тягового органа

2.2.4. Выбор электродвигателя

2.2.5. Подбор редуктора

2.2.6. Расчёт ведущего вала

2.2.7. Подбор подшипников качения по динамической грузоподъёмности

2.2.8. Подбор муфт соединительных

2.2.9. Расчёт шпоночных соединений

2.2.10. Расчёт натяжного устройства

2.2.11. Подбор тормозного устройства

2.2.12. Назначение посадок в сопряжениях

Заключение

Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 36 (4)
