Цех холодного проката ОАО ММК им. Ильича

Чертежи от дипломного проекта

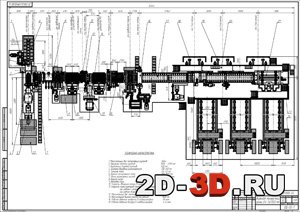

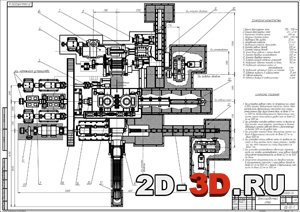

Дрессировочный станАгрегат поперечной резки 0,4-1,2 1550 мм

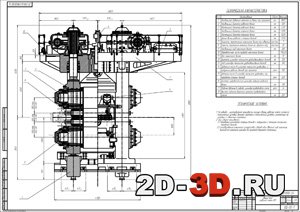

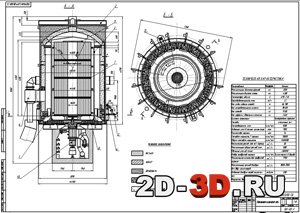

Общий вид рабочей клети №1Одностопная колпаковая печь



Скачать:

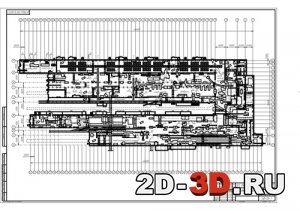

Список чертежей: расположение оборудования ЦХП, агрегат поперечной резки 0,4-1,2*1550 мм, рабочий валок 500 1700 мм, дрессировочный стан, общий вид рабочей клети №1, одностопная колпаковая печь, агрегат продольной резки, разматыватель  600*1550 мм, спецификации.



Данные чертежи являются графической частью к дипломным работам по специальности «Обработка металлов давлением» и относятся к разделу «Оборудование металлургических заводов».

Чертежи выполнены в соответствии с нормами и правилами ЕСКД.


Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg (8)
