Поворотное устройство камеры

5 324
maxdranitsa
28 декабря 2019
  • 0

Формат файлов: AutoCAD, SolidWorks, Power Point, Word, dwg, sldprt, sldasm, pptx, docx
Кол-во 3D моделей: 11
Кол-во чертежей: 4
Категории: Машиностроительные чертежи / 3d модели Solidworks
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, SolidWorks, Power Point, Word, dwg, sldprt, sldasm, pptx, docx 26 (4)

Разработка конструкции поворотного устройства видеокамеры

Курсовой проект с чертежами 3d моделью и расчетами


Общий вид Корпус

Поворотное устройство (сборка) Поворотное устройство (сборка)


Список чертежей

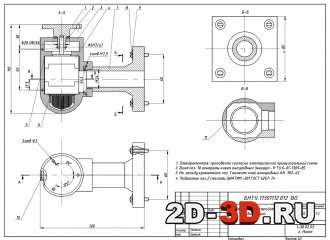

1. Общий вид

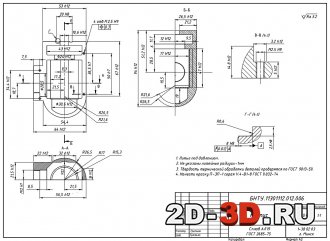

2. Корпус

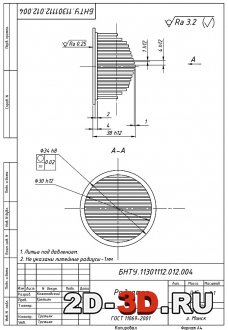

3. Радиатор

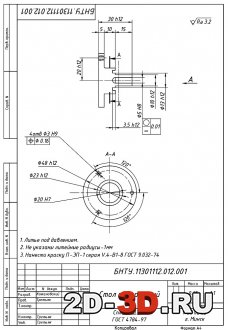

4. Стол поворотный

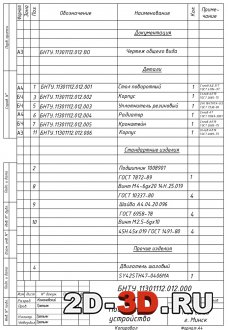

5. Спецификация


Список 3D-моделей

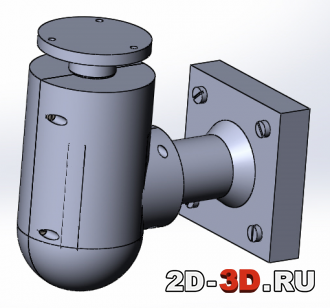

1. Поворотное устройство (сборка)

2. Винт

3. Винт

4. Корпус левая часть

5. Корпус правая часть

6. Кронштейн

7. Поворотный стол

8. Подшипник 1008901

9. Радиатор

10. Уплотнитель

11. Шаговый двигатель


Целью курсового проекта является разработка конструкции поворотного устройства с заданными параметрами и анализ принципа работы устройства.

В процессе проектирования разработана конструкция поворотного устройства и входящие в конструкции детали, разработана 3Д модель устройства и ее составные части, были выбраны марки используемых материалов, произведен расчеты на работоспособность изделия, разработан чертеж общего вида, спецификация, выполнены деталированные чертежи некоторых деталей.

  • Исходные данные
  • диаметр вала – 5мм;
  • климатического исполнения:  B1 (t1 = -60 ?C, t2=+50 ?C)
  • диаметр отверстия поворотного стола – 5 мм;
  • материал вала и коэффициент линейного расширения – Сталь 20Х ГОСТ 4543-71,  ad = 11.0[10-6 °С-1.];
  • материал поворотного стола и коэффициент линейного расширения – сплав алюминия AД 31Т ГОСТ 4784-97,  aD = 23.4 [10-6 °С-1.]

Согласно заданию по курсовому проектированию учтены данные при создании поворотного устройства: масс камеры не более 1.5 кг, класс защиты IP  47, климатическое исполнение B, угол обзора 140?, точность установки ±30’.

Конструкция поворотного устройства представляет собой сборку отдельных готовых к эксплуатации деталей: правая часть корпуса, левая часть корпуса, поворотный стол, шаговый двигатель, кронштейн, резиновые уплотнители, винты, шайбы, радиатор, упорный подшипник.

Поворот стола будет осуществляется за счет вращающего вала шагового двигателя, который в свою очередь будет получать «команду вращаться» от запрограммированного на то микроконтроллера. В общем итоге вращение стола может быть как и ручным там и автоматическим.

В правую часть корпуса устанавливаем резиновые уплотнители  там где будет располагаться шаговый двигатель, потом устанавливаем радиатор в отсек для радиатора, на радиатор устанавливаем шаговый двигатель, по контору правой части корпуса ложится пластина, левой частью корпуса закрываем, завинчиваем винтами корпус.

В верхней части корпуса ставим упорный подшипник, соединяем вал и поворотный стол так, чтобы верхняя часть подшипника «села» в поворотный стол.

Далее вкручиваем кронштейн в корпус посредством резьба отверстие. Берем 4 винта и устанавливаем поворотное устройство.


Содержание пояснительной записки

Введение. Анализ нормативно-технических, предъявляемых к изделию

1. Обзор существующих аналогов

2. Описание конструкции и принципа работы предлагаемого решения

3. Обоснование назначенных марок материалов

4. Расчеты, подтверждающие работоспособность изделия

Заключение

Список использованных источников

Приложения: графические материалы. Утвержденное технического задание


Скачать:


 Радиатор Стол поворотный Спецификация

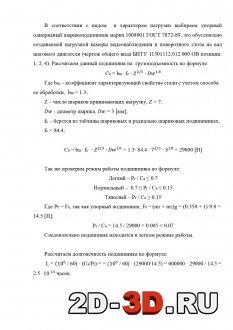

Схема расположения полей допусков сопрягаемых деталей Силовая схема на срез Расчет направляющей
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, SolidWorks, Power Point, Word, dwg, sldprt, sldasm, pptx, docx 26 (4)
