Программа для AutoCAD «Лекало».

Автоматическое построение 3d и разверток по заданным значениям. Расчет и построение механических передач.

Только для 32 разрядной Windows

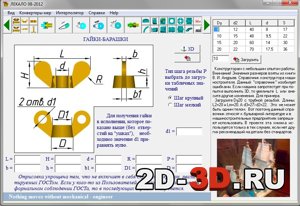

3d модели гаек барашков Расчет и построение клиноременной передачи
Полученный результат в AutoCAD Скобы по ГОСТ 17678
Расчет и вычерчивание зубчатоременных передач  Передача
Неразъемное соединение для кранов Соединения стальных труб, сборник моделей
Упругая муфта со звездочкой


В данной сборке программа позволяет создавать следующие 3d модели в AutoCAD посредством ввода размеров с клавиатуры:

1. Металлопрокат. Трубы прямоугольные и квадратные (можно не самому вводить значения, а просто выбрать любую трубу из ГОСТ 8639 или 8645d в программе и она сама создаст 3d. Швеллеры горячекатаные (можно просто выбрать любой из ГОСТ 8240 который встроен в программу и задать длину все объект готов). Швеллеры гнутые (можно ввести любые свои размеры, а можно из ГОСТ 8278 и 8281). Патрубки. Полособульбы (можно ввести любые свои размеры, а можно из ГОСТ 9235). Уголки горячекатаные (ГОСТ 8509, 8510). Уголки гнутые (ГОСТ 19771, 19772). Двутавры (ГОСТ 8239, 26020). Шестигранный прокат. Профили стальные гнутые зетовые (ГОСТ 13229).

2. Механические соединения. Болты и винты с шестигранной голвкой по ГОСТ 7795, болты конические по ГОСТ 15163, болты откидные гост 14724, винты с цилиндрической головкой и 6-тигранным углублением под ключ ГОСТ 11738 и 10342, винты с полукруглой головкой ГОСТ 10341 и 17473, винты с полупотайной головкой ГОСТ 17474, винты и цилиндрической коловкой ГОСТ 10336 и 1491, винты с потайной головкой ГОСТ 17475, гайки-барашки ГОСТ 3032, шайбы косые ГОСТ 10906, отрисовка деталей типа шайба ГОСТ 6958, 11371, 10450, шплинты в сборке (разогнутые) ГОСТ 397.

3. Механические передачи. Вы можете в  этом разделе производить расчет и автоматическое вычерчивание в 3d: плоскоременной передачи, упругих муфт со звёздочкой, клиноременной передачи, передачи поликлиновым ремнем, зубчатоременной передачи.

4. Элементы гидро- и пневмоприводов. Соединения стальных труб шаровые (ниппель, гайка, штуцер концевой)(для давления до 20 МПа), днища по ГОСТ 6533, патрубки изогнутые (колена), кольца резиновые круглые в торцовом уплотнении, кольца круглого сечения в радиальном уплотнении, резиновые армированные манжеты для валов по ГОСТ 8752, уплотнительные манжеты (воротники) и места под них, фланцы квадратные, фланцы стальные плоские приваренные (в том числе и по ГОСТ 12820-80), неразъемное соединение для рукавов, колпаки с ребрами ГОСТ 8962, муфты для соединения трубопроводов по ГОСТ 8954, 8955, 8956, скобы одноместные облегченные по ГОСТ 17678.

5. Построение конструктивных элементов. Отверстия продолговатые и отверстия квадратные под крепежные детали по ГОСТ 16030, скругление наружных поверхностей вращения, скругление внутренних плоскостей вращения, скругление цилиндрической поверхности с плоскостью, скругление плоскостей, шлицы во втулке прямобочные, отверстия с пазом под призматическую шпонку во втулке, отверстия центровые с углом конуса 60°, отверстия центровые с углом конуса 75°, стержень с наружной резьбой (условной), втулка – внутренняя резьба (условная), отрисовка метрической резьбы с поворотом на 1 градус, головки болтов, винтов и заготовки гаек 6-ти гранных, три ступени вала с переходами, проточки для выхода резьбы, подрезка цилиндра для получения на нем 2-х фасок, подрезка цилиндра для получения бочки.



В программе Вы найдете справочные материалы из справочника конструктора-машиностроителя В.И. Анурьева. Конвертеры мер (вязкостей, плотности, длины угловых размеров, массы, силы, площади, давления, момента крутящего, скорости угловой, мощности, расхода жидкости или газа, температуры, скорости линейной. Калькулятор массы. Сведения о форматах чертежей. Программу для повышения скорости и качества разработки открытых каскадных электрокоагуляторов и электролизеров с листовыми анодами.


Программа приспособлена для всех версий Автокада начиная с 2004, распространяется бесплатно.

Подобную программу можно разработать в visual basic, получить консультацию и обсудить проблемы и вопросы можно на форуме http://www.cyberforum.ru/visual-basic/.




Похожие материалы

Мебель для AutocadМебель для Autocad

Раковина с однорычажным смесителемРаковина с однорычажным смесителем

Компрессоры фирмы BITZER и MAYEKAWA MFG. CO. LTD.Компрессоры фирмы BITZER и MAYEKAWA MFG. CO. LTD.

Дома и спецтехникаДома и спецтехника

Пятиствольная дымовая трубаПятиствольная дымовая труба

Офисная мебель «Борн»Офисная мебель «Борн»



vovas79 Офлайн 6 ноября 2012 11:27

Отличная программа, авторам респект и уважуха!!!!!!

OLGERT11 Офлайн 9 февраля 2013 23:40

Не работает прога. У меня WIN 7 (64)? английский Autocad 12 тоже (64). Похоже не переваривает битность.
Вот видео
http://www.youtube.com/watch?v=Eab8oEZnubo&feature=youtu.be

игроь Офлайн 2 апреля 2014 23:07

  Уважаю .Круто все сделано!

Max Онлайн 9 апреля 2014 17:17

Цитата: OLGERT11
Не работает прога. У меня WIN 7 (64)? английский Autocad 12 тоже (64). Похоже не переваривает битность.
Вот видео
http://www.youtube.com/watch?v=Eab8oEZnubo&feature=youtu.be

Да авторы отписались, что пока только 32 бит

Petal Офлайн 3 июля 2014 21:14

очень жаль, что нет 64-битной версии... может посоветуете плагин к автокаду с возможностью делать развертки?
