Ложемент под кабельный барабан (раскатник)

6 397
Аким
1 июня 2016
  • 100

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 12
Теги: Рабочие чертежи
Категории: Машиностроительные чертежи / Строительство, ЖБК, металлоконструкции
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg

 Чертеж ложемента под кабельный барабан (раскатник).

Рабочие чертежи.

ложементложемент вид 3ограничитель нижнийопораузелфиксатор



Скачать:

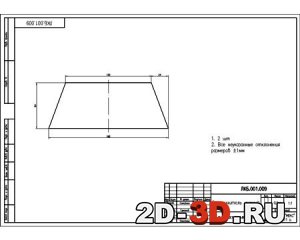

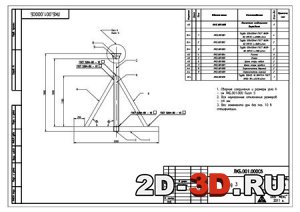

Список чертежей: Ложемент кабельного барабана - сборочный, раскос, опора, щека опоры левая, щека опоры правая, ограничитель верхний, ограничитель нижний, ложемент сборка вид 1, ложемент сборка вид 2, ложемент сборка вид 3, ложемент сборка вид 4, ложемент сборка вид 5.

Дешевая замена кабельным домкратам, на которых вывешивается кабельный барабан при раскатке кабеля.


Габаритные размеры:

длина 3640 мм

Ширина 2000 мм

Высота 1850 мм

Максимальные размеры кабельного барабана:

диаметр 3500 мм

ширина 2000 мм,

Минимальный диаметр центрального отверстия - 135 мм

Максимальный вес барабана - 15 тн


Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg
