Кабина лифта чертёж
Чертежи в редактируемом формате .cdw Компас-3D и .dwg AutoCAD
Оригиналы чертежей выполнены в Компас-3D и дополнительно сохранены как в AutoCAD. Для редактирования чертежей лучше использовать Компас. Работа может подойти вам в качестве шаблона или примера для своих проектов.
Список чертежей:1. Кабина лифта (со спецификацией)

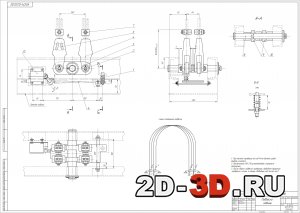

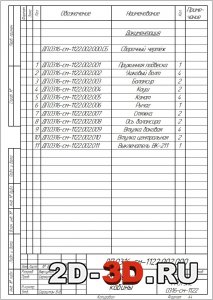

2. Подвеска кабины (со спецификацией)
Все башмаки кабины должны быть установлены по отвесу параллельно между собой и перпендикулярно полу кабины. Клинья ловителей должны быть установлены параллельно башмакам кабины и соосно им. Допуск на не параллельность 0,1 мм на длину клина.
