Ленточнопильный станок ЛБ-150

165
Владимир Мангасаров
8 ноября 2024
  • 0

Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 1
Теги: Резательные
Категории: Лесная промышленность / Станки
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word 12 (1)
Ленточнопильный станок ЛБ-150
Расчеты и чертежи в редактируемом формате .cdw Компас-3D

Ленточнопильный станок ЛБ-150

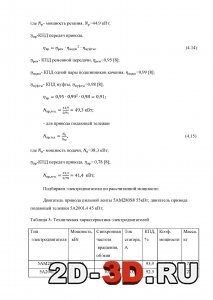

Выбор электродвигателей приводаГидравлическая схема станкаГидросистема

В данном курсовом проекте был произведен расчет основных кинематических параметров ленточнопильного станка. Данный станок предназначен для продольной распиловки бревен на пиломатериалы различных размеров и формы. Проект можно редактировать и использовать в своих целях в качестве шаблона или примера.

Исходные данные для определения кинематических параметров ленточнопильного станка:
а) порода распиливаемого дерева - сосна;
б) диаметр бревна 600 мм;
в) скорость подачи 5…125 м/мин;
г) скорость резания 45 м/с;
д) параметры ленточной пилы:
 1) профиль зубьев- 3,4 класс;
 2) ширина пилы  b=230 мм;
 3) толщина пилы S=1,2- 1,6 мм;
 4) шаг зубьев t=50-60 мм;
 5) высота зуба h=16-18 мм;
 6) радиус закругления r=6 мм;
 7) передний угол γ=25o;
 8) задний угол α=12o;
 9) угол заострения β=53 o

Список чертежей:
1. Ленточнопильный станок ЛБ-150 (со спецификацией)

Содержание расчетно-пояснительной записки:
Описание конструкции механизма резания станка ЛБ-150
Гидравлическая схема станка
Назначение гидросистемы
Составные части гидросистемы станка
Определение кинематических параметров ленточнопильного станка
Определение удельной работы резания
Определение усилия подачи
Выбор электродвигателей привода

СпецификацияОписание конструкции станкаОпределение кинематических параметров
Составные части гидросхемы станка
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word 12 (1)
