Погрузочно-транспортная машина форвардер с колесной формулой 6к6

487
Аким
29 января 2019
  • 0
Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 8
Погрузочно-транспортная машина Форвардер с колесной формулой 6к6
Дипломный проект

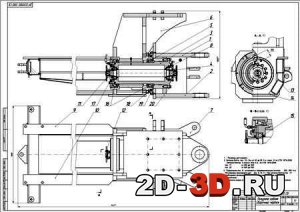

Общий вид Задняя полурама

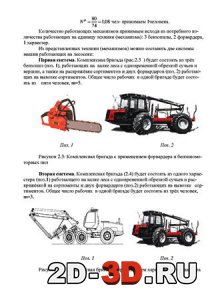

Комплексная бригада Схема

Исследовательская часть

В составе чертежи и спецификации:

Форвардер 6К6, чертеж общего вида А1, схема кинематическая принципиальная, полурама задняя, опора шарнира сочленения, деталировка, корпус вертикального шарнира. Расчет напряженно деформированного состояния шарнирного сочленения полурам, графики расчетных зависимостей, технико-экономические показатели проектируемой машины.


Основной целью дипломного проекта является проектирование форвардера с колесной формулой 6К6 и повышение надежности его несущей конструкции. В проекте проведен анализ современного состояния лесозаготовительного производства и обоснование направления проектирования, анализ конструктивных особенностей форвардеров и их применения в технологическом цикле лесозаготовительного производства. Выполнена оценка режимов нагружения рамы, моделирование напряженно-деформированного состояния его рамы и оценка усталостной долговечности ее элементов. Даны рекомендации по изменению параметров рамы и ее конструкции. Разработаны мероприятия по охране труда при работе форвардера, проведена оценка безопасности в области снижения уровня вибрации, анализ размещения органов управления. Даны рекомендации по технике безопасности и противопожарной защите при эксплуатации форвардера. Проведен экономический расчет и обоснование эффективности внедрения рекомендаций по изменению рамы.



Содержание РПЗ:

Введение

1. Современное состояние лесозаготовительного производства и обоснование направления проектирования

1.1 Современное состояние лесозаготовок в Беларуси

1.2 Анализ конструктивных особенностей форвардеров

2. Технологический раздел

2.1 Производственный технологический процесс современного лесозаготовительного предприятия

2.2 Технологические схемы разработки лесосек с применением погрузочно-транспортных машин

2.3. Расчёт системы машин для заготовки сортиментов с применением погрузочно-транспортных машин

3. Исследовательский раздел

3.1 Оценка режимов нагружения рамы форвардера

3.2 Моделирование напряженно-деформированного состояния рамы

3.3 Оценка усталостной долговечности элементов рамы

4. Мероприятия по охране труда и безопасности жизнедеятельности

4.1 Мероприятия по охране труда

4.1.1 Характеристика опасных и вредных производственных факторов

4.1.2 Обеспечение безопасности в области снижения уровня вибрации от двигателя

4.1.3 Органы управления и контроля, рабочая поза оператора

4.1.4. Защита от опасных и вредных производственных факторов

4.1.5. Техника безопасности и противопожарная защита при эксплуатации

4.2 Мероприятия по безопасности жизнедеятельности

5. Мероприятия по охране окружающей среды

6. Экономический раздел

6.1 Экономическое обоснование выбора базовой машины

6.2 Расчет показателей экономической оценки внедряемой техники

6.2.1. Сменная и годовая производительность машин

6.2.2 Производительность труда и трудоемкость производственных операций, выполняемых техникой

6.2.3 Эксплуатационные затраты потребителя по вариантам машин

6.3 Единовременные затраты потребителя

6.4 Основные методические положения комплексной оценки эффективности внедрения новой техники

6.5 Оценка экономической эффективности применения новой техники

Заключение

Список использованной литературы

Список графического материала
Тип проектаУчебныйКол-во листов (чертежей)
ФорматКомпас, AutoCAD, Word, cdw, dwg, doc71 (8)
