Двухэтажный коттедж

1 006
Андрей Капущов
2 октября 2022
  • 0

Формат файлов: dwg AutoCAD, docx Word, pdf
Кол-во чертежей: 1
Категории: Чертежи проекты / Коттеджи
Тип проекта Курсовой Кол-во листов (чертежей)
Формат dwg AutoCAD, docx Word, pdf 28 (1)
Двухэтажный коттедж
Чертеж и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект

Двухэтажный коттедж лист 1Двухэтажный коттедж лист 2

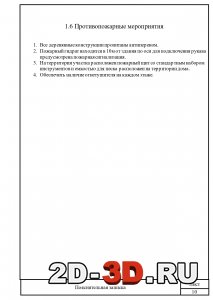

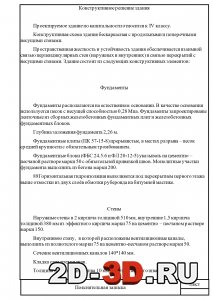

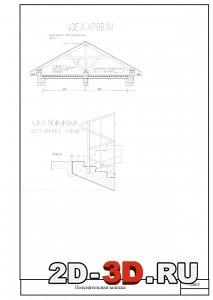

Фундамент и стены домаУзел кровлиПротивопожарные мероприятия

Курсовой проект с чертежом двухэтажного кирпичного коттеджа, в который входит: План первого и второго этажа, разрез, фасад здания с 4 сторон, план перемычек 1 и 2-го этажа, план плит перекрытий, план деревянных перекрытий, план стропил, аксонометрия, узел фундаментов, узел лестницы и узел крыши.

Список чертежей:
1 Лист. План первого и второго этажа двухэтажного кирпичного коттеджа, фасады, аксонометрия, разрез, узел крыши, узел фундаментов, узел лестницы.
2 Лист. План перемычек первого и второго этажа, план крыши, монтажный план фундаментов, монтажный план Ж/Б перекрытий 1 этажа, монтажный план деревянных перекрытий 2 этажа.

Содержание расчетно-пояснительной записки:
1. Архитектурно-строительная часть
1.1 Исходные данные
1.2 Объемно-планировочное решение
1.3 Технико-экономические показатели
1.4 Конструктивное решение здания
Спецификация сборного ж/б
Узлы
1.5 Инженерно и сантехническое оборудование
1.6 Противопожарные мероприятия
1.7 Список используемой литературы
1.8 Графические работы

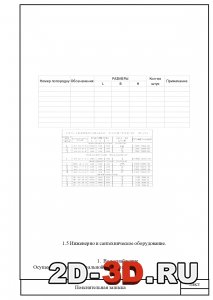

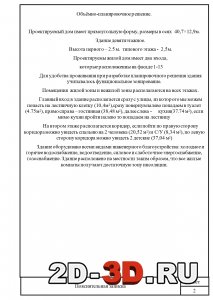

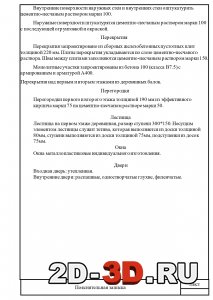

Перекрытия, двери и окна домаОбъемно-плинровочное решениеИнженерное и сантехническое оборудование

ГБПОУ
КОЛЛЕДЖ АРХИТЕКТУРЫ И СТРОИТЕЛЬСТВА №7
Специальность 08.02.01.
Тип проекта Курсовой Кол-во листов (чертежей)
Формат dwg AutoCAD, docx Word, pdf 28 (1)
