 Коттедж 225 кв. м  из кирпича

Чертежи кирпичного коттеджа 225 м2 архитектурный проект сделан в Autocad дополнительно переведен в pdf,
 формат листов А3.

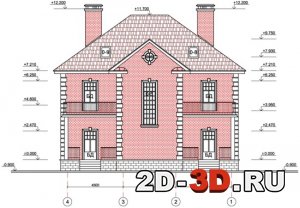

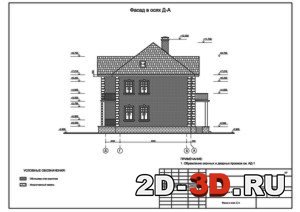

Фасад коттеджа 225 кв. м.  Чертежи коттеджа 225 кв. м.

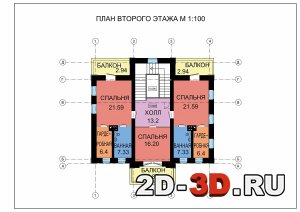

План 1 этажа коттеджа План 2 этажа коттеджа

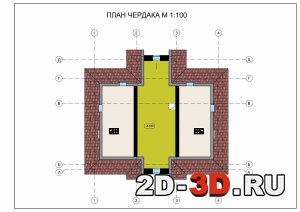

План чердака

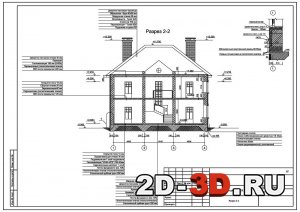

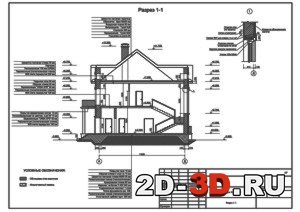

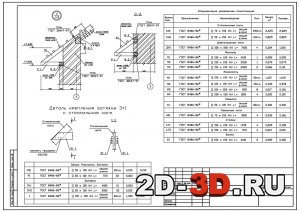

Коттедж в разрезе чертёж  Крепление к стропильной ноге

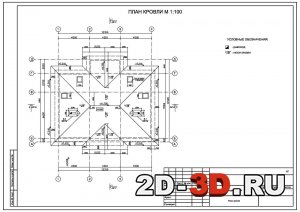

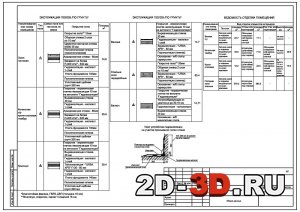

План кровли Ведомость отделки




Чертежи проекта коттеджа 225 кв. м. По этим чертежам уже построен коттедж. В файле 28 чертежей формата А3. Фасады, планы, разрезы, схемы, узлы, общие данные, ведомости, экспликации помещений и т.п.


Раздел АР полностью
КД полностью
Частично КЖ1 и КЖ2



Содержание проекта коттеджа:

Раздел КД список чертежей:
  1. Общие данные
  2. Схема расположения стропил
  3. Разрезы 1-1 и 2-2. Узлы 1 и 2
  4. Разрезы 3-3 и 4-4
  5. Узлы 3-6
  6. Узел 7. Спецификация

Раздел АР список чертежей:
1. Общие данные
1.2 Общие данные (экспликация полов, ведомость отделки помещений, узел устройства гидроизоляции на участке примыкания пола к стене)
2. Общие данные (ведомость перемычек, спецификация заполнения дверных проемов)
3. План первого этажа М 1:100
4. План второго этажа
5. План чердака
6. План кровли М1:100
7. Разрез 1-1
8. Разрез 2-2
9. Фасад в осях 1-4
10. Фасад в осях А-Д
11. Фасад в осях 4-1
12. Фасад в осях Д-А
13. Оконные блоки
14. Вентиляционные стояки
15. Обрамление оконных и дверных проемов

Раздел КЖ1:
1. Общие данные
6. Схема и армирование крыльца 1

Раздел КЖ2:
2. План опалубки перекрытия на отметке +3,600
3. План армирования перекрытия на отм. +3,600
4. План опалубки перекрытия на отметке +7,100
5. План армирования перекрытия на отм. +7,100

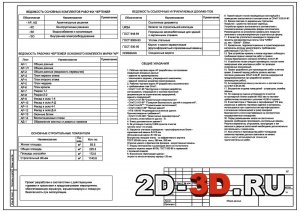

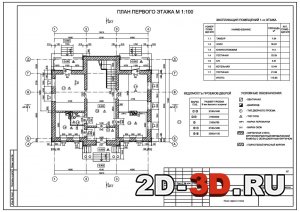

Общие данные раздела АР  План 1 этажа с размерами

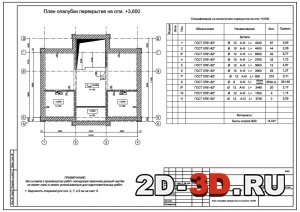

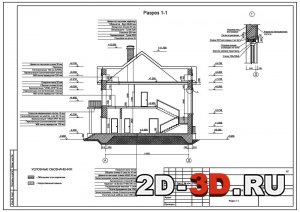

План опалубки перекрытия Разрез коттеджа

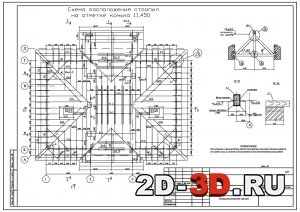

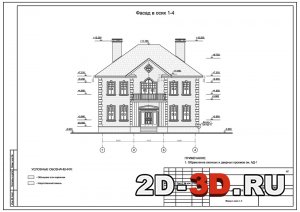

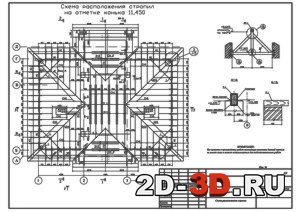

Схема расположения стропил Фасад 1-4

 Вентканалы

1. Рабочие чертежи марки АР разработаны на основании следующих исходных данных:- задания на проектирование;
- технического задания, утвержденного заказчиком;
- заданий смежных разделов проектирования.

2. Рабочие чертежи марки АР разработаны в соответствии с требованиями глав СНиП:
- СНиП 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и состава проектной документации на строительство предприятий, зданий и сооружений";
- СНиП 21-01-99 "Строительная климатология";
- СНиП 21-01-97* "Пожарная безопасность зданий и сооружений";
- СНиП 2-3-79*** "Строительная теплотехника";
- СНиП 2.08.01-89* "Жилые здания";
- НПБ 106-95 "Индивидуальные жилые здания.
Противопожарные требования";
- СНиП 31.02.2001 "Дома жилые одноквартирные".
Степень огнестойкости здания - III.
Класс долговечности здания II
условную отметку 0.000 принята отметка чистого пола 1-го этажа.

Наружное стеновое ограждение - крупноформатные блоки -
поризованный камень б=510 мм
облицовочный кирпич б=120 мм

Внутренние несущие стены - из эффективного кирпича ГОСТ 530-95 толщ. толщ. 380 мм, 250 мм.

Отделка цоколя и фрагментов фасадов - искусственный камень.

Кладку вентканалов и дымоходов вести из полнотелого красного кирпича марки М100, ГОСТ 530-95 с перевязкой с основной кладкой.

Внутренние перегородки здания - гипрок по металлическому каркасу 120 мм.

Герметизация стыков ограждающих конструкций в помещениях выполняется в соответствии со СНиП 3.03-01-87.

Кровля скатная по деревянным стропилам.
Покрытие - цементно песчаная черепица.
Устройство кровли выполняется в соответствии с технологическими указаниями фирмы изготовителя.
Рекомендуется на устройство кровельного покрытия привлекать специализированную строительную фирму.

В качестве утеплителя мансардного перекрытия приняты минераловатные плиты типа "URSA" уд. вес - 50 кг/м2 - 200 мм.
Кровельные, гидроизоляционные и герметизирующие материалы должны удовлетворять требованиям действующих ГОСТов и ТУ.
При устройстве кровель и полов надлежит соблюдать требования правил производства работ и правил техники безопасности согласно СНиПам 3.04.01-87.
Устройство полов следует производить только после завершения всех монтажных работ по проводке инженерных коммуникаций.

Проект разработан для производства работ в летнее время. В зимний период работы должны вестись согласно указаниям СНиП 2-22-81 (состав мероприятий предусматривается при разработке проекта производства работ).

Антикоррозийную защиту выполнять в соответствии со СНиП 3.03.04-85.
Внутренняя отделка помещений - штукатурка, оклейка обоями.

По периметру здания устраивается отмостка из тротуарной плитки шириной 1000 мм по песчано-щебеночному основанию с уклоном i=0,08 от здания.
В соответствии с "Законом о сертификации" РФ все, указанные в рабочих чертежах изделия и материалы, используемые при строительстве сертифицированы в отношении гигиенической и (или) пожарной безопасности и (или) сертификации на соответствие государственным стандартам.
Перед размещением заказа на заполнение проемов необходимо производить контрольные замеры. Рисунок переплетов, открывание, конструкции и тип оконных и дверных заполнений необходимо дополнительно согласовывать с заказчиком.
Без штампа к производству работ технадзора заказчика чертежи данного комплекта не имеют силы и могут использоваться только для
подготовительных работ.

При расчете конструкций приняты следующие нагрузки:
         - снеговая - расчетная - 180 кг/кв.м по СНиП 2.01.07-85*
         - ветровая - нормативная - 30 кг/кв.м по СНиП 2.01.07-85*
Древесина для несущих элементов деревянных конструкций должна удовлетворять требованиям 1-го и 2-го сорта по ГОСТ 8486-86* на пиломатериалы хвойных пород,     а содержание в них поздней древесины не более 20%. Максимальная влажность не более 18% (СНиП II.25-80).
В досках толщиной 60 мм и менее,  работающих на ребро, не допускается сердцевина.
Защиту деревянных конструкций от коррозии и огнезащиту выполнить путем поверхностной пропитки антисептиками и антипиренами.
Опорные плоскости стропильных ног, соприкасающиеся с мауэрлатом, должны быть строго горизонтальными.
Рабочие плоскости врубок тщательно приторцевать друг к другу.
В местах опирания прогонов и мауэрлата на кладку проложить 2 слоя толя на мастике.
Обрешетку выполнить из брусков 50х50 с шагом 250 мм и крепить к стропилам гвоздями К5х150.
Деревянные элементы должны быть из внутренних граней дымоходов на расстоянии не менее 38 см. При изоляции деревянных элементов войлоком, моченым в глиняном растворе , или двумя слоями асбестокартона это расстояние может быть 25 см. Деревянные элементы соприкосающиеся с вентиляционными стояками должны быть просмолены и обернуты толем.
Для образования воздушного зазора к верху стропильных и накосных ног прибить брусок 50х50 мм.
Проект разработан на летние условия строительства.
Строительные работы в зимних условиях должны производиться с соблюдением требований СНиП 3.03.01-87 и в соответствии с указаниями СНиП III-4-80.


Фасад коттеджаЧертеж коттеджа

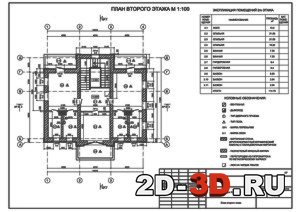

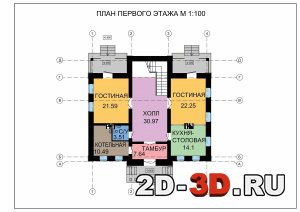

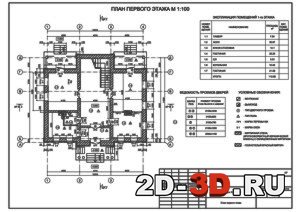

План 1го этажаПлан 2го этажа коттеджа

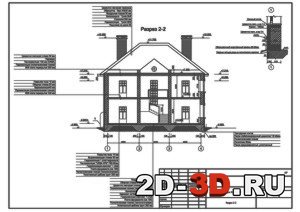

 Чертёж разрезаЧертёж разреза

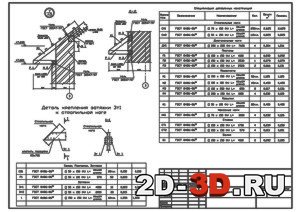

КровляЧертеж с узлами



Дополнительные чертежи коттеджей.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAd, dwg, pdf (28)
