Котел ДЕ 4-14 ГМ

Формат файлов: dwg, AutoCAD, docx, Word, pdf
Кол-во чертежей: 1
Категории: Чертежи проекты / Котельни

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	dwg, AutoCAD, docx, Word, pdf	45 (1)

Целью данного курсового проекта является расчет теплового баланса котла, выполняемый в средах MS Excel и Word. Эскизы и чертеж котла выполнены в графическом редакторе AutoCAD. Курсовой проект выполнен на 45 листах А4.

Задание на курсовую работу:
№ варианта: 50;
Тип котла: ДЕ 4-14 ГМ;
Тип топки: Камерная;
Номинальная производительность: D = 4 т/ч = 1,11 кг/с;
Расчетная производительность: Dр= 3,4 т/ч = 0,94 кг/с;
Давление пара в барабане: Р = 1,4 МПа = 14 атм;
Температура уходящих газов: ϑ_ух = 139о;
Топливо по нормативному методу: Газ, Уренгойское месторождение;
Температура питательной воды: tпв = 89о;
Температура холодного (горячего) воздуха: tхв = 30о;
Состав топлива:
СН4 92,5 %;
С2Н6 2,0 %;
С3Н8 0,66 %;
С4Н10 0,5 %;
С5Н12 0,15 %;
СО2 0,33 %;
N2 3,7 %;
Низшая теплота сгорания: Qнр = 33,5 МДж/м3 = 33500 кДж/м3

Список чертежей:
Котел ДЕ 4-14 ГМ Общий вид.

Содержание расчетно-пояснительной записки:
Введение

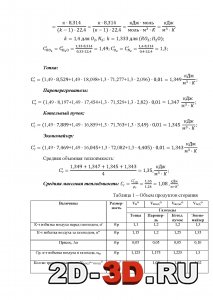

1. Расчет объемов воздуха и продуктов сгорания
2. Расчёт при коэффициенте расхода воздуха α>1

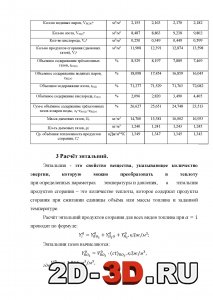

3. Расчет энтальпий
4. Тепловой баланс
5. Расчет топки
5.1. Определение конструктивных размеров и характеристик топочной камеры
5.2. Расчёт теплообмена в топке
6. Определение тепловосприятий
6.1. Тепловосприятие пароперегревателя
6.2. Тепловосприятие котельного пучка
6.3. Тепловосприятие водяного экономайзера
6.4. Сведение теплового баланса котла
Список используемой литературы
