Проект котельной в AutoCAD

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 7
Теги: Котельная
Категории: Чертежи проекты / Котельни

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(7)

Проект разработан на основании задания на проектирование и соответствует действующим нормативным документам: СНИП II-35-76*, СНИП 41-01-2003, СП 41-104-2000, ППБ 01-93* и др. Котельная предназначена для нужд отопления горячего водоснабжения. Файл с чертежами легко редактируется, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Теплоноситель - вода с параметрами 90/70 С. К установке принят низкотемпературный водогрейный котёл Vitola 100 (40 кВт), с газовой горелкой с поддувом Vitoflame 200. Приготовление горячей воды осуществляется в стальном емкостном водонагревателе Vitocell-H100 на 200 литров. Заполнение и подпитка системы осуществляется через полифосфатный дозатор. Для поддержания оптимального давления и снижения его пиков установлен мембранный расширительный бак Reflex, объемом 100 литров и гидропневмобак Reflex, объемом 25 литров. Согласно СП -41-104-2000 трубопроводы в автономных котельных до гребенки смонтированы из водогазопроводных труб . В контуре водоснабжения использованы полипропиленовые трубы. После гидравлического испытания давлением, равным 1,25 от рабочего, трубопроводы необходимо теплоизолировать. Котельная полностью автоматизирована под управлением Vitotronik 300 (тип KW3). Места врезки в существующие магистрали котельной уточнить по месту. Для выпуска воздуха в верхних точках установлены автоматические воздухоотводчики. Слив от котлов, бойлера и гребенок необходимо объединить трубопроводом и опустить в канализационный трап котельной.

Список чертежей:
1. Общие данные
2. Тепловая схема котельной
3. План котельной

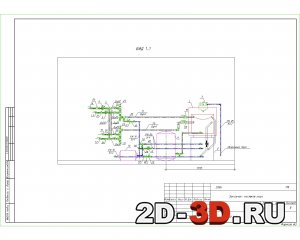

4. Вид 1-1
5. Спецификация (3 листа)

Монтаж котельной должен выполняться специально обученным персоналом согласно проекта. При использовании других материалов и оборудования, отличных от проекта, использовать аналогичные по характеристикам. Перед заказом материалов и оборудования проект согласовать с организацией осуществляющей монтаж и наладку оборудования.
