Модернизация пахотного агрегата плуга ПН-4-35/40

536
Prorok
20 мая 2022
  • 0

Формат файлов: dwg, AutoCAD, cdw, Компас, doc, word
Кол-во чертежей: 19
Теги: БГАТУ Сельскохозяйственная техника Плуг
Категории: Животноводство, сельское хозяйство растениеводство / Машиностроительные чертежи
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, cdw, Компас, doc, word 32 (19)
Курсовой проект с чертежами и расчётами в редактируемых форматах
по дисциплине «Проектирование сельскохозяйственной техники»
На тему «Модернизация пахотного агрегата плуга ПН-4-35/40»

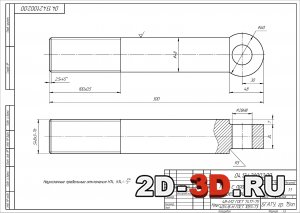

Чертеж общего вида плуга ПН-4 с изменяемой шириной захвата Тяга с правой резьбой чертеж

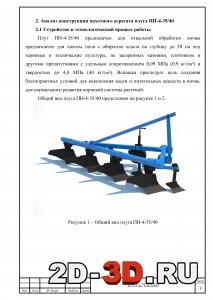

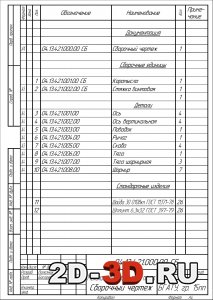

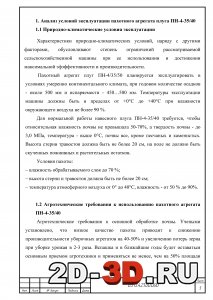

Спецификация к одному из чертежей Агротехнические требования к использованию пахотного агрегата ПН-4-3540 Устройство плуга ПН-4-3540

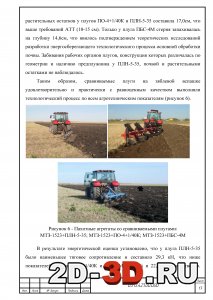

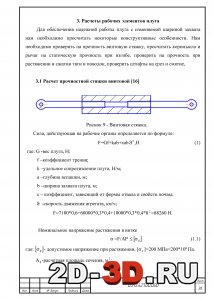

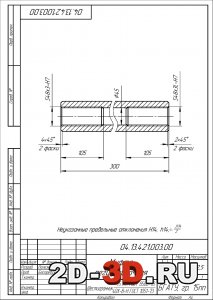

Муфта регулировочная изображение чертежа Пахотные агрегаты со сравниваемыми плугами Расчеты рабочих элементов плуга

Список чертежей:
Чертеж общего вида плуга ПН-4-35/40 с изменяемой шириной захвата (формат А1)
Кинематическая схема работы плуга (формат А1)

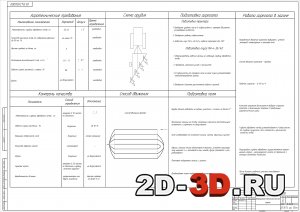

Операционная технологическая карта применения плуга (формат А1)
Механизм поворота рамы плуга Сборочный чертеж(формат А1)
Тяга с правой резьбой в сборе (формат А3)
Стяжка винтовая. Сборочный чертеж (формат А3)
Деталь – шарнир (формат А4)
Деталировка тяга (формат А4)
Тяга шарнирная – деталь (формат А4)
 Рабочий чертеж муфты регулировочной (формат А4)
Деталь поводок из Ст3 (формат А4)
Коромысло – детали (формат А4)
Рабочий чертеж скобы (формат А3)
Рычаг – деталь (формат А4)
Деталировка конструкции – пластина (формат А4)
Шарнир – деталь (формат А4)
Шарнир – чертеж детали (формат А4)

Содержание расчетно-пояснительной части проекта:
Введение
1. Анализ условий эксплуатации пахотного агрегата плуг ПН-4-35/40
1.1 Природно-климатические условия эксплуатации 5
1.2 Агротехнические требования к использованию пахотного агрегата плуга ПН-4-35/40
1.3 Свойства материла, взаимодействующего с рабочими органами модернизируемого пахотного агрегата плуг ПН-4-35/40
2. Анализ конструкции пахотного агрегата ПН-4-35/40
2.1 Устройство и технологический процесс работы
2.2 Анализ конструкций и рабочих органов машин аналогов
2.3 Патентное исследование почвообрабатывающих орудий
2.4 Обоснование конструкций рабочих органов плуга ПН-4-35/40
3. Расчеты рабочих элементов плуга
3.1 Расчет прочностной стяжки винтовой
3.2 Расчет на изгиб коромысла и рычага
3.3 Расчет на растяжение тяги
3.4 Расчет на растяжение шарнирной тяги
3.5 Расчет поводок на сжатие
3.6 Расчет оси и шарниры на срез
Заключение
Список использованных источников
Спецификации

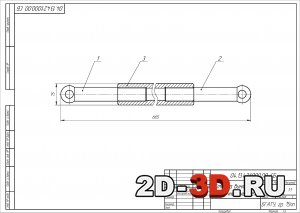

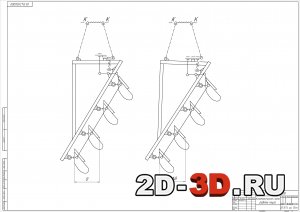

Винт стяжка картинка чертежа Кинематическая схема работы плуга

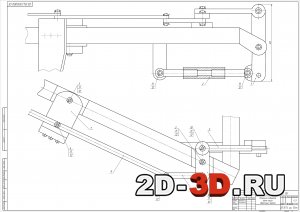

Механизм поворота рамы плуга Сборочный чертеж Операционная карта ПН-4-3540

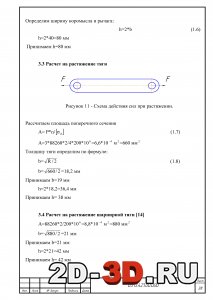

Расчет на растяжение тяги Технические характеристики плуга ПН-4-3540 Спецификация Страница 2

Плуг работает следующим образом: ширина рабочего захвата устанавливается изменением длины винтовой стяжки. При этом рама изменяет свое угловое положение относительно оси подвеса тракторной навески, перпендикулярной направлению движения. Благодаря кинематической связи коромысла (через ось и, поводок, рычаг и тягу) со скобой, происходит поворот скобы, которая через шарнирные тяги поворачивает и все остальные скобы с закрепленными на них плужными корпусами. При этом изменяется расстояние в поперечной (по отношению к направлению движения) плоскости между вертикальными осями, на которых установлены скобы, и тем самым изменяется расстояние между корпусами. Ширина захвата плуга изменяется в пределах 1,4…1,6 м.

Дополнительные материалы: на 9 страницах прилагается описание конструкции:

Устройство и работа плуга с изменяемой шириной захвата ПН-4-35/40
Конструкторские расчеты рабочих элементов плуга
Для обеспечения надежной работы плуга с изменяемой шириной захвата нам необходимо просчитать некоторые конструктивные особенности. Нам необходимо проверить на прочность винтовую стяжку, просчитать коромысло и рычаг на статическую прочность при изгибе, проверить на прочность при растяжении и сжатии тяги и поводок, проверить штифты на срез и смятие.

Расчет винтовой стяжки на прочность
Расчет коромысла и рычага на изгиб
Расчет тяги на растяжение
Расчет шарнирной тяги на растяжение
Рассчитаем оси и шарниры на срез
Определение стоимости конструкторской разработки с расчетом стоимости материалов необходимых для изготовления. Расчет стоимости готовых деталей и узлов. Вспомогательная таблица по определению заработной платы.

Плуг ПН-4-35/40 предназначен для отвальной обработки почвы предназначен для пахоты почв с оборотом пласта на глубину до 30 см под зерновые и технические культуры, не засоренных камнями, плитняком и другими препятствиями с удельным сопротивлением 0,09 МПа (0,9 кг/см²) и твердостью до 4,0 МПа (40 кг/см²). Вспашка преследует цель создания благоприятных условий для накопления влаги и питательных веществ в почве, для нормального развития корневой системы растений.

         В результате выполненного курсового проекта произведена модернизация плуга с увеличением ширины захвата. Данная доработка позволяет увеличить производительность пахотного агрегата и использовать его на более тяжелых грунтах. Выполнено патентное исследование технических решений, произведены конструкторские расчеты составных частей.
         Обоснована конструкция модернизируемого узла – поворотный механзим рамы плуга ПН-4-35/40, приведено его описание и принцип действия. Обоснованы параметры разработанного узла, обеспечивающего повышение производительности.
         В графической части проекта представлена конструкторская разработка пахотного агрегата плуга ПН-4-35/40 и его модернизируемый узел.

Технические характеристики плуга ПН-4-35/40
1. Производительность, га/ч до 1,4
2. Рабочая скорость, км/ч до 10
3. Глубина обработки, см до 30
4. Ширина захвата, м 1,4
5. Транспортная скорость, км/ч 15
6. Количество рабочих органов, шт 4
7. Масса машины, кг 750

   Рама плуга состоит из сваренных между собой балки переднего бруса и продольного бруса. На балке на осях установлены скобы. На скобах закреплены плужные корпуса. Скобы соединены между собой шарнирными тягами с образованием шарнирных параллелограммов. На переднем брусе жестко закреплен палец для присоединения плуга к левой тяге тракторной навески и ось, на которой установлено коромысло. На нижнем плече коромысла закреплен палец для присоединения к правой тяге тракторной гидронавески. На верхнем плече коромысла выполнена ось , к которой присоединен поводок, другим концом через ось соединенный с рычагом, поворотным относительно оси. Рычаг тягой соединен со скобой. Коромысло через ось соединено с винтовой стяжкой, другой конец которой соединен с осью на раме.
