Склад для хранения зерна






 Проект зернохранилища стадия АР.

Список чертежей:
1. Общие данные

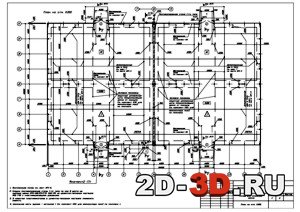

2. План на отм. 0.000

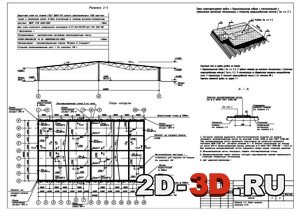

3. Разрез 1-1. План кровли. Сечение А-А.

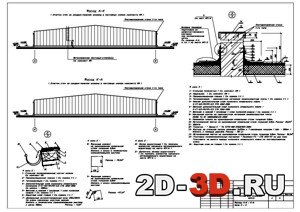

4. Фасады 1-15 ; 15-1. Узлы 1; 7.
5. Фасады А-К; К-А. Узлы 2 ; 3

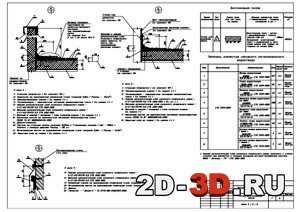

6. Узлы 4 ; 5; 6
7. Узел 8. Фрагмент 2. Вид А. Сечение 2-2; Б-Б; В-В. Ведомости и спецификации.

Проектируемое здание зерносклада - прямоугольное в плане, состоит из  двух пожарных отсеков. Категория каждого отсека по пожарной опасности - В1. Категория здания - В. Пожарные отсеки здания разделены противопожарной стеной 1-го типа. Уровень ответственности здания - II. Здание каркасное, выполнено в легких металлоконструкциях. Наружные стены здания выполнены из сэндвич-панелей с утеплителем из пенополистирольных плит. Толщина наружных стен здания - 120мм. Предел огнестойкости сэндвич-панелей должен быть не ниже EI 15 и подтвержден протоколами соответствующих испытаний. Проектом предусмотрены стеновые панели производства ИП " Изобудпромстрой".
Дополнительной противопожарной обработке с использованием огнезащитной краски " Протерм СТИЛ " ТУ 2316-001-20942052-00 должны быть подвергнуты следующие элементы каркаса здания:
- Раскосы в фермах
- Вертикальные связи между фермами ( тип ВС2 )
- Распорки Р1 по нижним поясам ферм.
Огнезащитная краска " Протерм СТИЛ " наносится на металлические конструкции предварительно окрашенные эмалью ПФ-115 по соответствующей грунтовке . Расход - 0,6кг/м.

Противопожарная стена 1-го типа пересекает все конструкции здания и имеет высоту подъема над кровлей 600мм. Противопожарная стена выступает на 300мм за наружные плоскости стен здания, с обеих сторон.
Кровля - рулонная с защитной посыпкой из гравия.

В качестве утеплителя применены - сверхжесткие негорючие минераловатные плиты ПС-200 по ТУ BY 400051892.431-2005.
За отметку 0.000 принят уровень чистого пола склада для хранения зерна.
Наружная отделка здания:
Сэндвич - панели - заводская покраска.
Цокольная часть - штукатурка цементно-песчаным раствором М50 F50 для вертикальных участков и М50 F100 ля горизонтальных.
Проектируемые полы в здании - бетонные.
Комплект чертежей разработан для ведения работ в летнее время.

 Формат файлов AutoCad.
