Строительные конструкции. Стальной каркас одноэтажного производственного здания

410
iskaleyev.madi
24 октября 2023
  • 0

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 40 (2)
Строительные конструкции. Стальной каркас одноэтажного прозводственного здания
Проект с чертежами в редактируемом формате .dwg AutoCAD

Схема поперечной рамы. Схемы связей. Колонна К-1. Сечения. Спецификация металла Геометрическая схема фермы. Ферма Ф-1. Вид А, Б, В, Г. Спецификация металла
Компоновочная часть проектаРасчет и конструирование базы колонныРасчет поперечной рамы

В следствии исполнения задач данного проекта зафиксированы теоретические познания, получены фактические способности расчёта и конструирования неделимых и монтажных крутых компонентов.
Металлоконструкции получили весьма огромное роль в нынешней постройке. Металлоконструкции с разнообразных металлов и сплавов характерной крепости, к образцу, металлические, повсюду стремительно применяются присутствие постройке различных предметов и получили огромное роль в нынешней постройке. Металлоконструкции с разнообразных металлов и сплавов особой крепости, к образцу, металлические, повсюду стремительно применяются присутствие постройке различных предметов.
Целиком освоено курсовое планирование, пребывание ссылочной и нормативной литературы, с целью исполнения независимой деятельность
В процессе исполнения курсового плана, были углублены познания систематизации, фиксирование, и увеличение познаний, умений и способностей согласно проектированию строй систем, высококачественной и численной балла порющей возможности ключевых систем с сплава. Были углублены познания лекционных использованных материалов, исследованы имеющиеся способы расплаты, общепризнанных мерок проектирования крутых систем матичной клеточки.

Список чертежей:
1. Схема поперечной рамы. Схемы связей. Колонна К-1. Сечения. Спецификация металла;

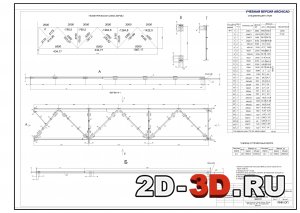

2. Геометрическая схема фермы. Ферма Ф-1. Вид А, Б, В, Г. Спецификация металла.

Содержание расчетно-пояснительной записки:
Введение

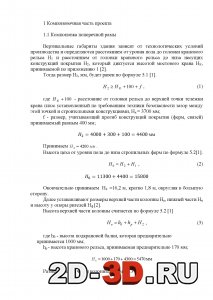

1 Компоновочная часть проекта
1.1 Компоновка поперечной рамы
2 Расчет поперечной рамы. Сбор нагрузок
2.1 Временная нагрузка
2.2 Статический расчет поперечной рамы
3 Особенности расчета поперечной рамы в программе Lira SAPR
4 Расчет верхней части ступенчатой колонны
5 Расчет нижней части ступенчатой колонны
6 Расчет и конструирование базы колонны
7 Расчет и конструирование узла сопряжения верхней и нижней частей колонны
8 Расчет стропильной фермы
Заключение
Список использованных источников

Расчетная схема поперечной рамы со всеми нагрузкамиСхема постановки кранов при четырех колесах с одной стороныСхемя действия ветровой нагрузки на раму
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 40 (2)
