Расчет и конструирование балочной плиты перекрытия, расчёт и конструирование второстепенной балки, каменные и армокаменные конструкции, расчет армокаменного столба подвала

Формат файлов: dwg, AutoCAD, pdf, docx, Word
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	dwg, AutoCAD, pdf, docx, Word	37 (2)

В проекте содержится задание на проектировение, 2 чертежа в формате .dwg AutoCAD и расчетно-пояснительная записка с расчетами. В разделе “Расчет и конструирование балочной плиты перекрытия” были произведены: расчётная схема и сбор нагрузок, определение расчётных усилий и расчет арматуры и конструирование плиты.
В разделе “Расчёт и конструирование второстепенной балки” было выполненo: расчётная схема и сбор нагрузок, определение расчетных усилий, подбор продольной арматуры, подбор поперечной арматуры
В разделе “Каменные и армокаменные конструкции” были выполнены: расчет каменного простенка первого этажа, определение нагрузок и усилий, проверка прочности простенка.
Также, в последнем разделе “Расчет армокаменного столба подвала” был рассчитан каменный фундамент под центрально-нагруженный армокаменный столб. Скриншоты записки вы можете посмотреть в картинках.

Задание на проектирование:
Размеры здания (между внутренними гранями стен) – 48,4х46,2 м.
Количество и высота этажей (без подвала) – 2 по 4,6 м.
Конструкция пола –полимерцементное, покрытие – теплое.
Высота подвального этажа – 4,2 м.
Марка сталей: для обычных конструкций -кл. – А-II.
Нормативная полезная нагрузка на междуэтажное перекрытие – 5кН/м2.
Район строительства – город Данков.
Сопротивление грунта 0,31 МПа, объемный вес γ=1,81 Т/м3.
Марка раствора – 50, марка кирпича –КПУ-150/30.

Список чертежей:

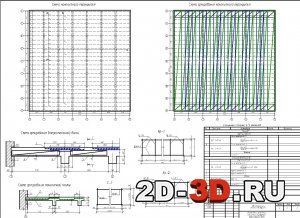

1. Компоновка и армирование монолитного перекрытия и второстепенной балки;
2. План здания, разрез 1-1, армирование столба, фундамент под столб.

Содержание расчетно-пояснительной записки:
1. Задание на проектирование
2. Расчет и конструирование балочной плиты перекрытия
2.1. Расчётная схема и сбор нагрузок
2.2. Определение расчётных усилий
2.3. Расчет арматуры и конструирование плиты
3. Расчёт и конструирование второстепенной балки
3.1. Расчётная схема и сбор нагрузок
3.2. Определение расчетных усилий
3.3. Подбор продольной арматуры
3.4. Подбор поперечной арматуры
4. Каменные и армокаменные конструкции
4.1. Расчет каменного простенка первого этажа
4.2. Определение нагрузок и усилий
4.3. Проверка прочности простенка
5. Расчет армокаменного столба подвала
Расчет каменного фундамента под центрально-нагруженный армокаменный столб
Библиографический список


Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	dwg, AutoCAD, pdf, docx, Word	37 (2)
