Расчет сборных железобетонных конструкций многоэтажного производственного здания

1 088
BystriakovaV
23 июня 2022
  • 100

Формат файлов: cdw, Компас, pdf
Кол-во чертежей: 10
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта cdw, Компас-3D, pdf Кол-во листов (чертежей)
Формат cdw, Компас, pdf 68 (10)

Расчет сборных железобетонных конструкций многоэтажного производственного здания

Курсовой проект с расчетами и чертежами в редактируемых форматах


ПланКолонна К2 арм. изд.
Колонна К2 армированиеПлита П1 арм. изд.
Ригель Б2 арм. изд.Ригель Б2 армирование

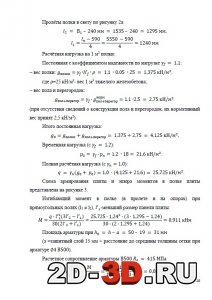

Длина приопорного участкаРасчет плиты по прочностиРасчет полки плиты

Разработан план, поперечный разрез здания; запроектирована ребристая железобетонная плита перекрытия над 1-м этажом, его ригель с построением в нижних этажах и фундамент под неё, а также вычислены арматурные изделия, армирование и размеры колонны, плиты и ригеля.

Список чертежей в формате cdw Компас-3D и pdf:

1) План;

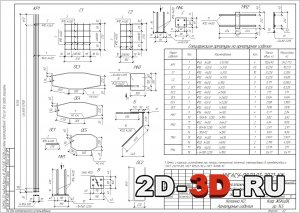

2) Колонна К2 арматурные изделия со спецификацией;
3) Колонна К2 армирование со спецификацией;
4) Колонна К2 размеры;
5) Плита П1 арматурные изделия со спецификацией;
6) Плита П1 армирование со спецификацией;
7) Плита П1 размеры;
8) Ригель Б2 арматурные изделия со спецификацией;
9) Ригель Б2 армирование со спецификацией;
10) Ригель Б2 геометрия.

Содержание расчетно-пояснительной записки:

1. Расчет ребристой плиты
1.1. Исходные данные
1.2. Расчет плиты по прочности
1.3 Расчет плиты по второй группе предельных состояний
1.3.1 Расчет по образованию трещин
1.3.2 Расчет ширины раскрытия трещин
1.3.3 Расчет плиты по прогибам
2. Расчет сборного ригеля поперечной рамы
2.1. Крайний ригель с двумя каркасами
2.1.1 Расчетные нагрузки
2.1.2 Расчетные пролеты ригеля
2.1.3 Расчетные изгибающие моменты
2.1.4 Расчетные поперечные силы
2.1.5 Расчет ригеля на прочность по нормальным сечениям
2.1.6 Расчет площади поперечного сечения поперечной арматуры на
отрыв
2.1.7 Расчет крайнего ригеля на прочность по наклонным сечениям на
действие поперечных сил
2.1.8 Определение длины приопорных участков крайнего ригеля
2.1.9 Обрыв продольной арматуры в крайнем ригеле. Построение
эпюры несущей способности ригеля
3 Расчет сборной железобетонной средней колонны
3.1 Расчет колонны на сжатие
3.2 Расчет колонны на поперечную силу
3.3 Расчет консоли колонны
Список использованной литературы

Скачать (3,76 MB):


Расчет продольных реберРасчет прочности нормальных сеченийСхема многоэтажного каркасного здания
