Компоновка каркаса, статический расчёт поперечной рамы

Курсовой проект с расчетами и чертежом в редактируемых форматах


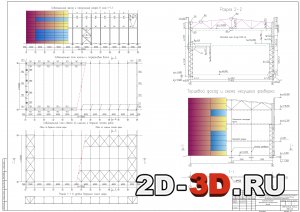

Чертёж конструкций, лист 2Чертёж конструкций, лист 1

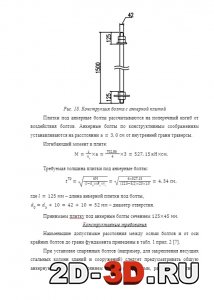

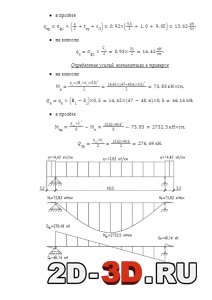

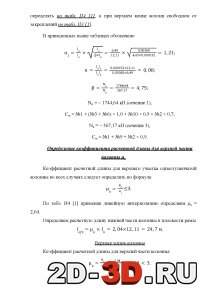

Определение коэффициента расчетной длины для верхней части колонныКонструкция болтаОпределение усилий


В ходе курсовой работы был проведён выбор типа поперечной рамы, разбивка сетки колонны, разбивка схемы связей жесткости, компоновка фахверка, расчет поперечной рамы каркаса производственного здания в программном комплексе, расчет внецентренно сжатых колонн рам, расчет верхней и нижней части ступенчатой сплошной колонны, а также проектирование решетчатого ригеля рамы.

Список чертежей в формате dwg AutoCAD, xlsx Excel и pdf:

1. 3 листа-чертежа металлических конструкций;
2. Таблица МК;
3. Чертеж в формате dwg AutoCAD.


Оглавление расчетно-пояснительной записки:

1. ИСХОДНЫЕ ДАННЫЕ
2. КОМПОНОВКА КОНСТРУКТИВНОЙ СХЕМЫ
2.1. Выбор типа поперечной рамы
2.2. Разбивка сетки колонны
2.3. Разбивка схемы связей жесткости
2.4. Компоновка фахверка
3. РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ КАРКАСА ПРОИЗВОДСТВЕННОГО ЗДАНИЯ В ПРОГРАММНОМ КОМПЛЕКСЕ
3.1. Расчетная схема рамы
3.2. Определение нагрузок, действующих на раму
3.3. Определение предварительных размеров сечений элементов расчетной схемы
3.4. Определение расчетных сочетаний усилий (РСУ) в колоннах рам
3.5. Определение расчетных сочетаний усилий (РСУ) в колоннах рам
4. РАСЧЕТ ВНЕЦЕНТРЕННО СЖАТЫХ КОЛОНН РАМ
4.1. Выбор невыгоднейших комбинаций усилий в колонне рамы
4.2. Определение расчетных длин колонн в плоскости рамы
4.3. Определение расчетных длин колонн из плоскости рамы
5. РАСЧЕТ ВЕРХНЕЙ ЧАСТИ СТУПЕНЧАТОЙ СПЛОШНОЙ КОЛОННЫ
5.1 Подбор сечения колонны
5.2. Проверка колонны на устойчивость в плоскости действия момента
5.3. Проверка местной устойчивости полок и стенки
5.4. Проверка колонны на устойчивость из плоскости действия момента
6. РАСЧЕТ НИЖНЕЙ ЧАСТИ СТУПЕНЧАТОЙ СКВОЗНОЙ КОЛОННЫ
6.1. Подбор сечения и расчет сквозной колонны как фермы с параллельными         поясами
6.2. Расчет стержней соединительной решетки колонны
6.3. Расчет колонны на устойчивость в плоскости действия момента как сквозного внецентренно – сжатого стержня
6.4. Проверка соотношения значений моментов инерции верхней и нижней частей колонны
6.5. Расчет базы сквозной колонны
6.6. Конструкция и расчет сопряжения верхней и нижней частей колонны
7. ПРОЕКТИРОВАНИЕ РЕШЕТЧАТОГО РИГЕЛЯ РАМЫ
7.1. Определение расчетных сочетаний усилий (РСУ) в стержнях ферм при расчете поперечной рамы каркаса производственного здания в программном комплексе
7.2. Определение РСУ в стержнях ферм при расчете поперечной рамы каркаса производственного здания методом перемещений
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


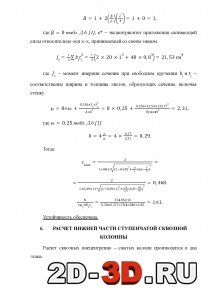

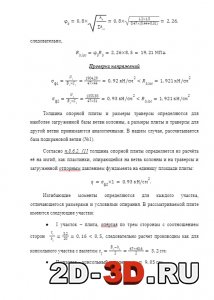

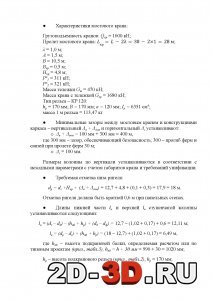

Расчет нижней части ступенчатой сквозной колонныХарактеристики мостового кранаПроверка напряжений

Исходные данные:

Назначение здания – стальной каркас одноэтажного промышленного здания.

Район строительства – г. Санкт-Петербург:

Снеговой район – 3;

Ветровой район – 2.


Характеристики здания:

Количество этажей – 1;

Количество пролетов – 1;

Длина здания В = 72 м;

Пролет здания L = 30 м;

Шаг колонн (рам) в продольном направлении l = 6 м;


Конструктивные характеристики:

Тип ригеля рамы – сквозной;

Тип колонны рамы – одноступенчатая;

Сопряжение ригеля с колонной – жесткое;

Сечение верхней части колонны – сплошное;

Сечение нижней части колонны – сквозное.


Характеристики кранового оборудования:

Количество мостовых опорных кранов – 2;

Грузоподъемность кранов №1 и №2 – Q1 = Q2 = 1600 кН;

Режим работы кранов – 6к;

Отметка головки кранового рельса dr = 12,7 м;

Тип подвеса – гибкий.


Ограждающие конструкции:

Стеновое ограждение – трехслойные стеновые сэндвич-панели весом 22 кг/м2;

Настил покрытия – монолитный железобетонный весом 220 кг/м2.


Дополнительные данные:

Материал балок и колонн – сталь малоуглеродистая.

Материал фундаментов – бетон класса В20.

Коэффициент надежности по ответственности – 1.

Вариантное проектирование – не предусмотрено.

За отметку 0,000 принимаем уровень пола 1-го этажа.


САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ (СПбГАСУ)
Строительный факультет
Кафедра металлических и деревянных конструкций
