Проектирование каркаса производственного здания
Курсовой проект с чертежами и расчётами
Список чертежей:

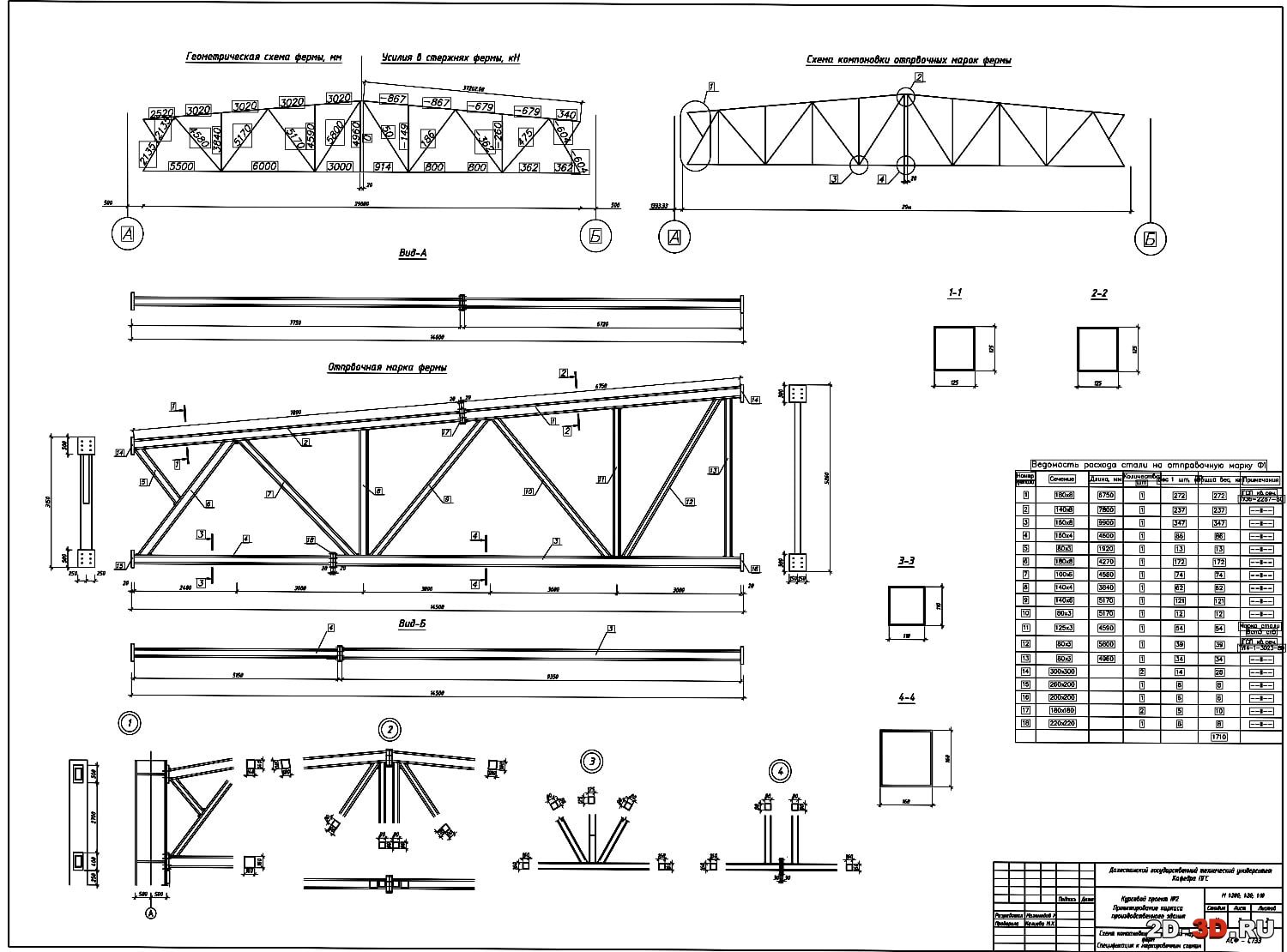

- Схема расположения колонн, вертикальных и горизонтальных связей, спецификация к маркировочным схемам

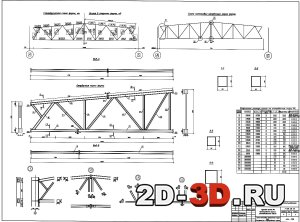

- Схема компановки отправочных марок ферм, спецификация к маркировочным схемам
Исходные данные:
Район строительства - г. Саратов
Длина здания – 120 м
Пролет здания – 30 м
Отметка рельса - 8,6 м
Режим работы мостового крана - Средний
Грузоподъемность крана - 80/20 т
Шаг колонн – 12 м
Тип колонны - сквозной
Содержание пояснительной записки
Введение
1. Исходные данные
2. Компоновка поперечных рам
2.1.Вертикальная компоновка
2.2.Определение горизонтальных размеров поперечной рамы
3. Расчет поперечной рамы производственного здания

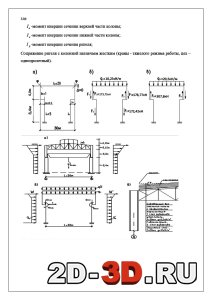

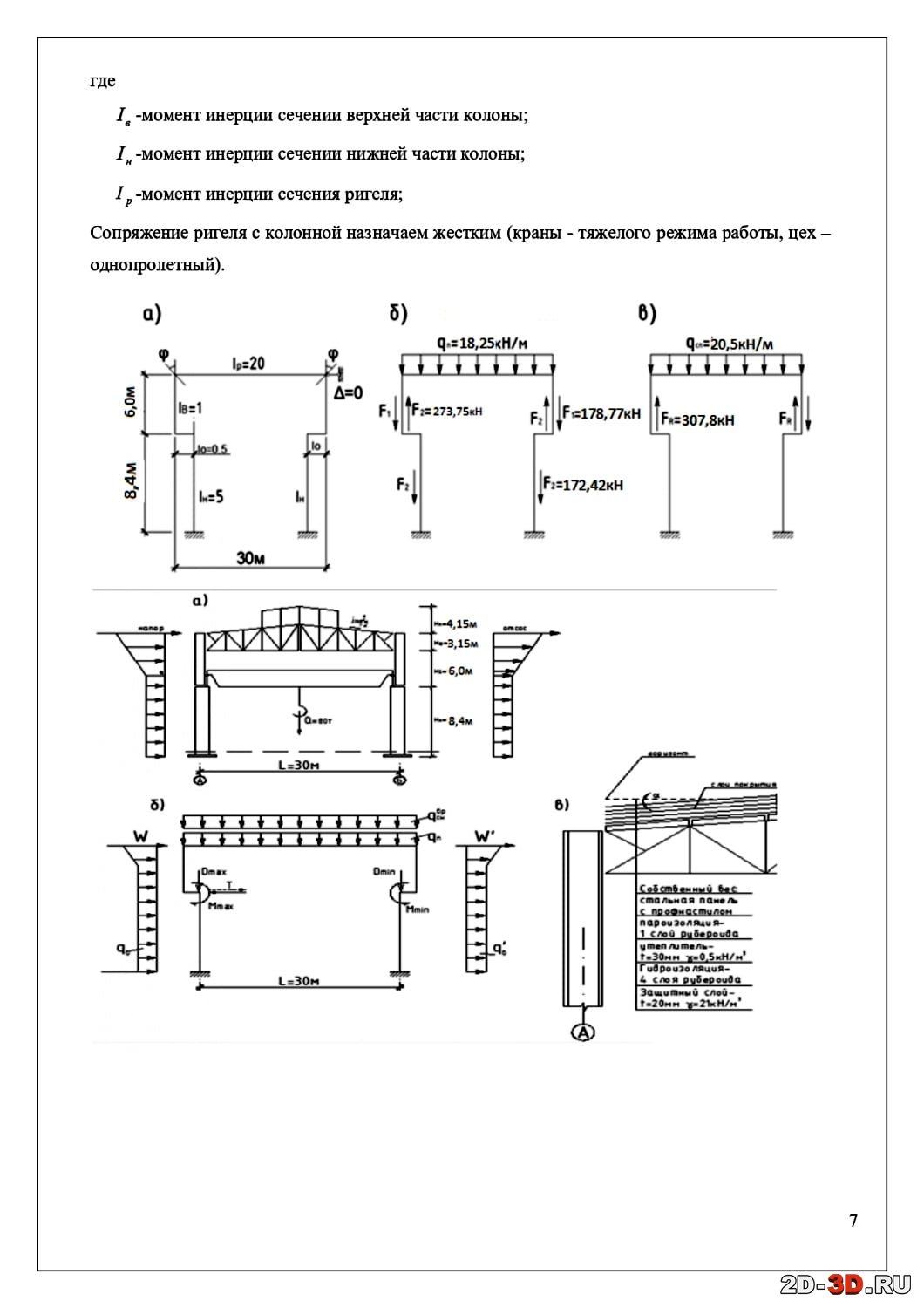

3.1.Расчетная схема рамы
3.2.Нагрузка на поперечную раму

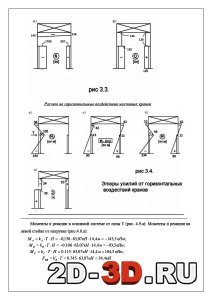

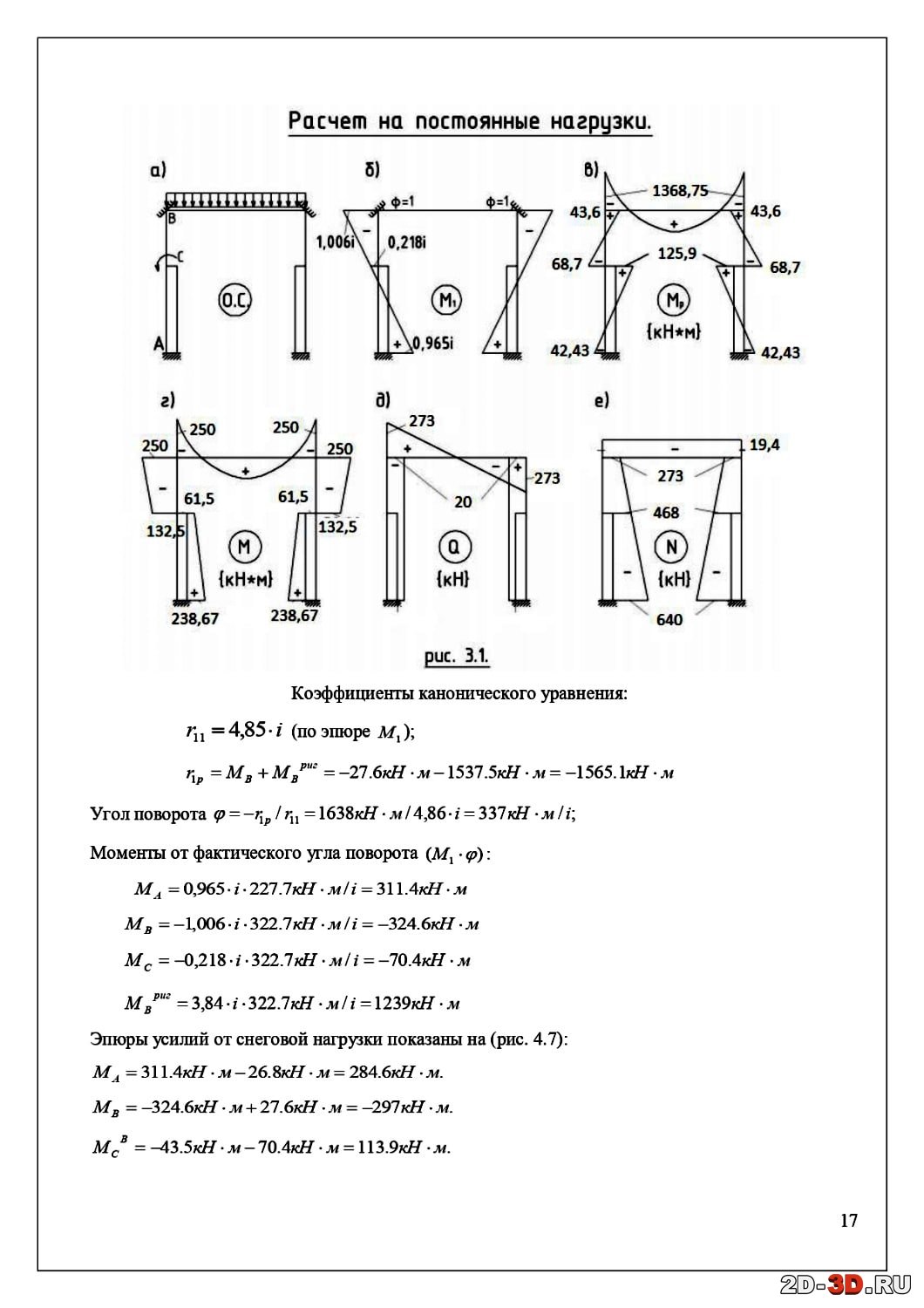

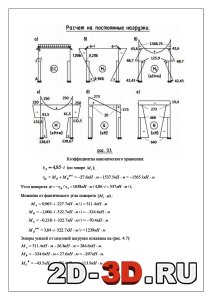

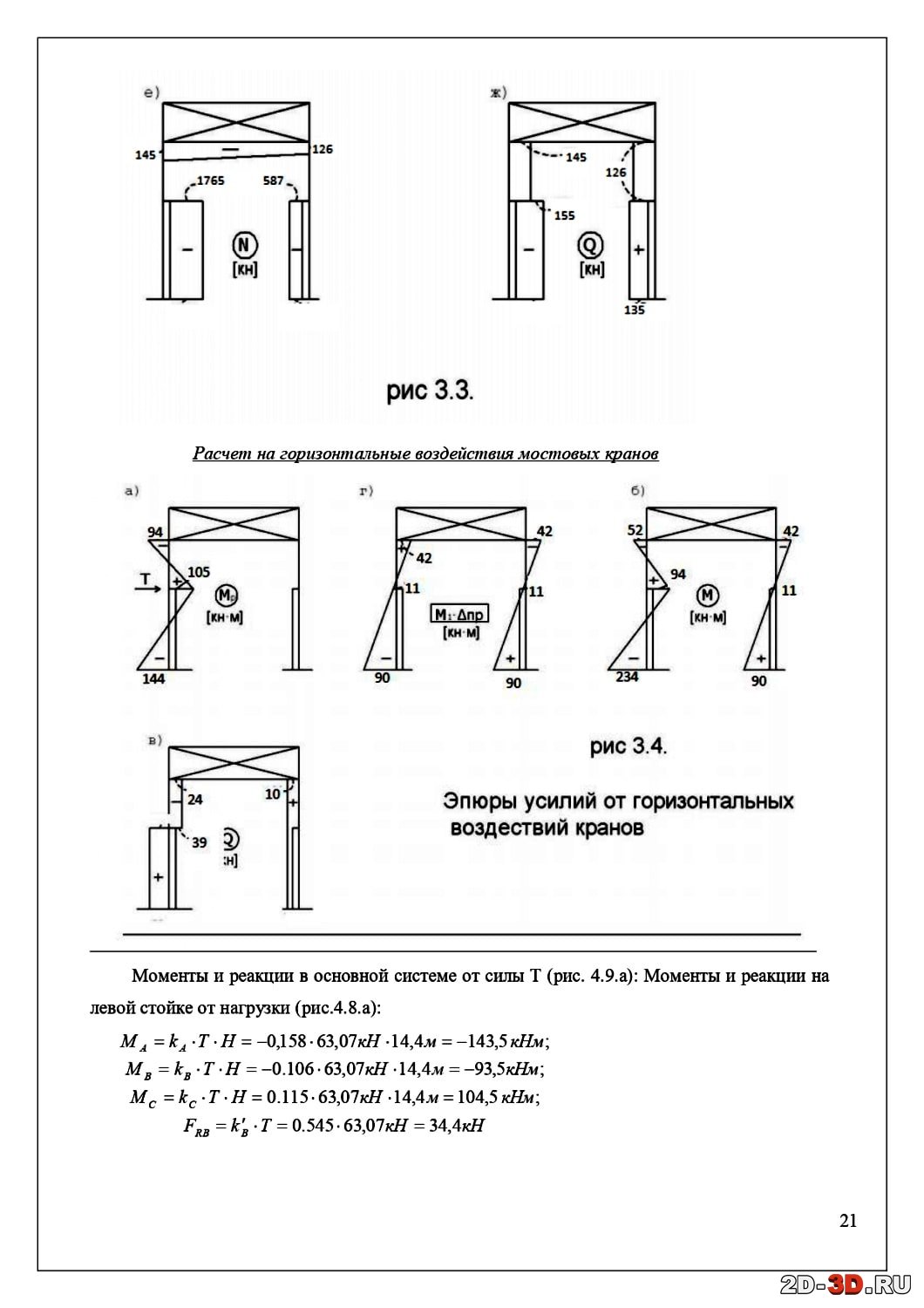

3.3.Статический расчет поперечной рамы

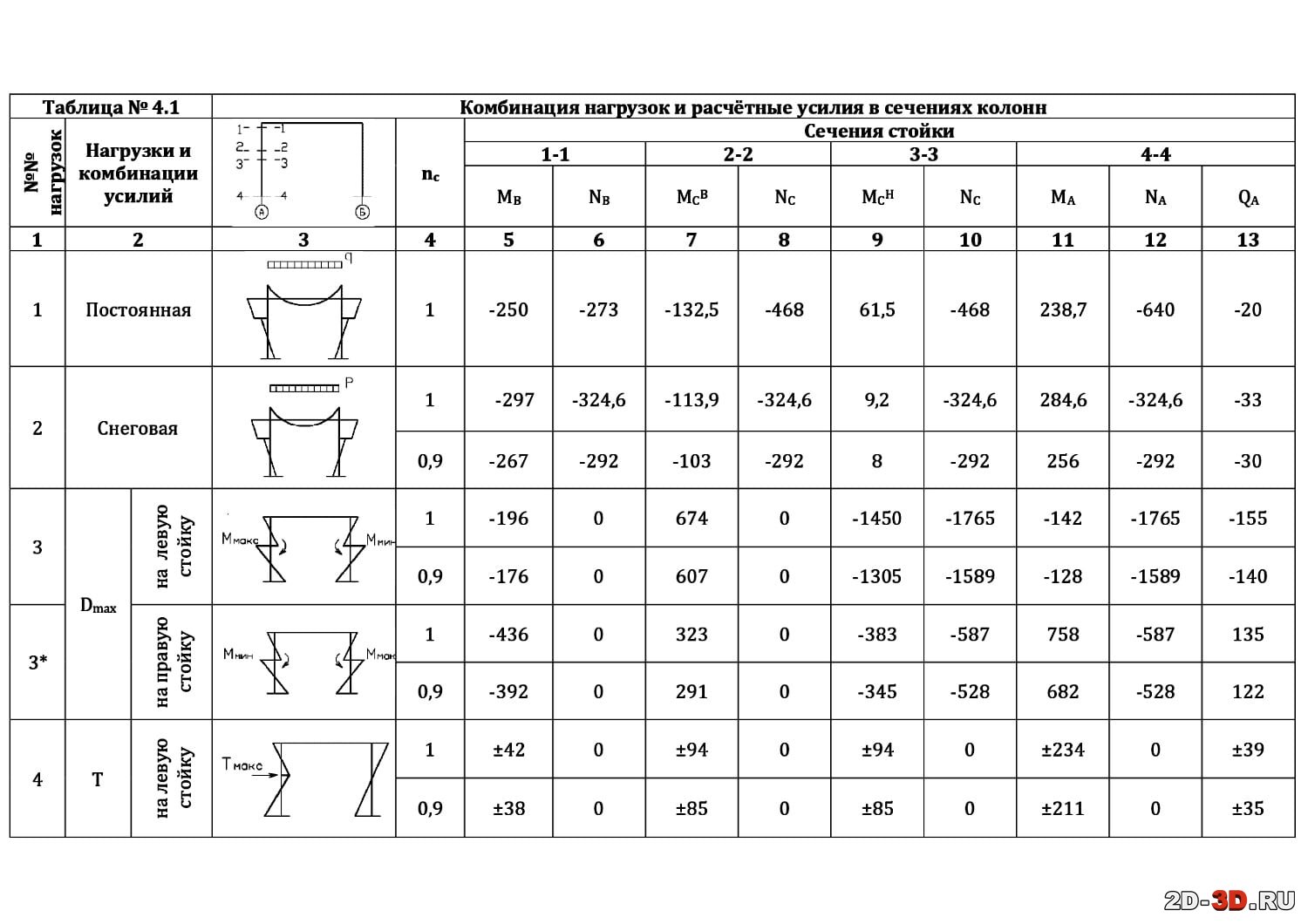

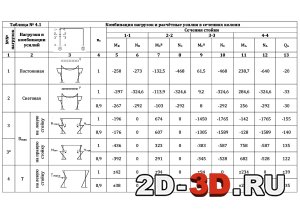

3.4.Составление комбинаций усилий в сечениях стойки рамы, и определение усилия для расчета колонн
4. Расчет ступенчатой колонны
4.1. Исходные данные

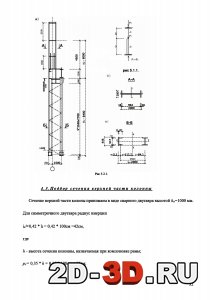

4.2. Определение расчетных длин колонны

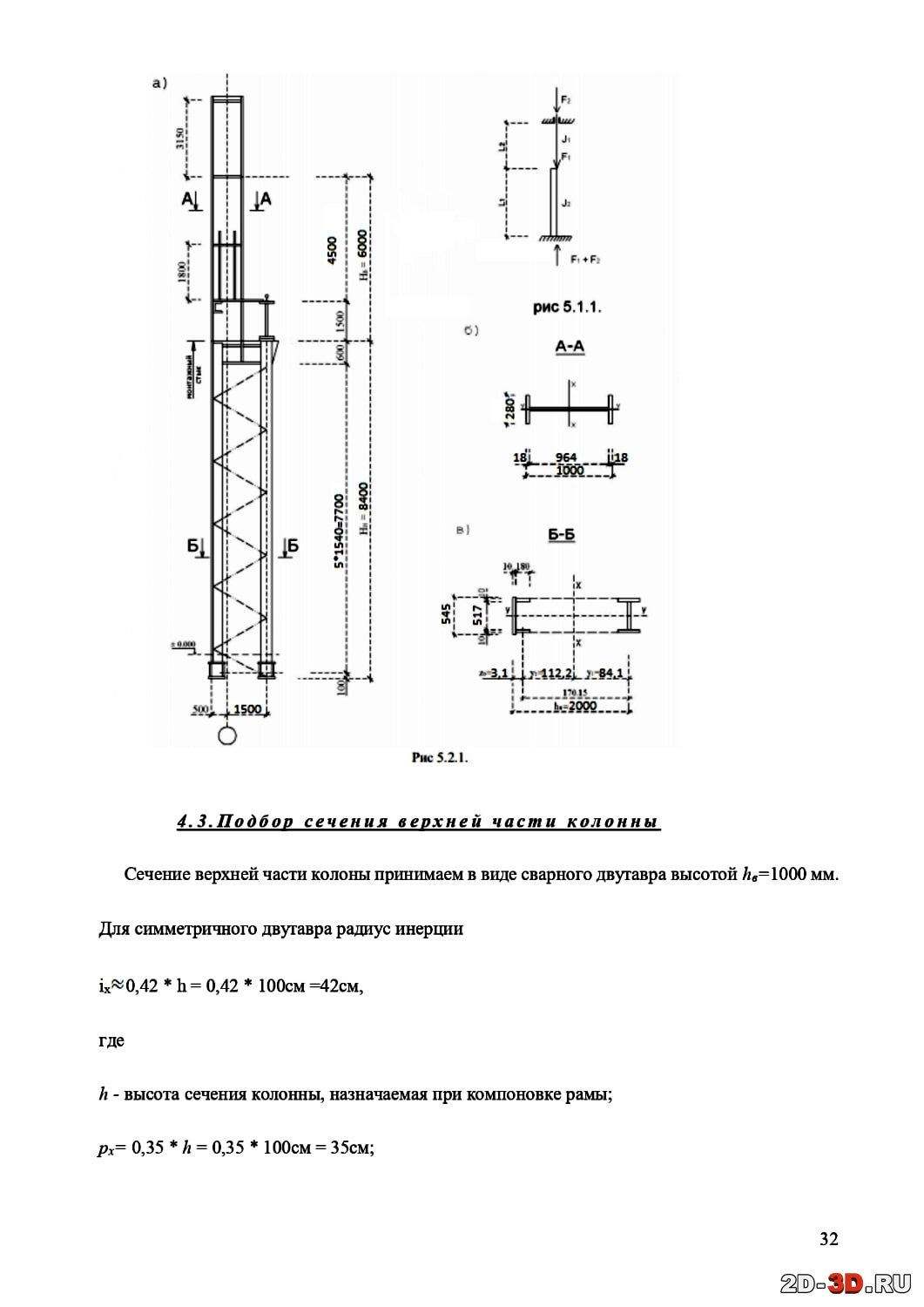

4.3. Подбор сечения верхней части колонны

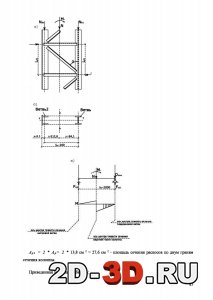

4.4. Подбор сечения нижней части колонны

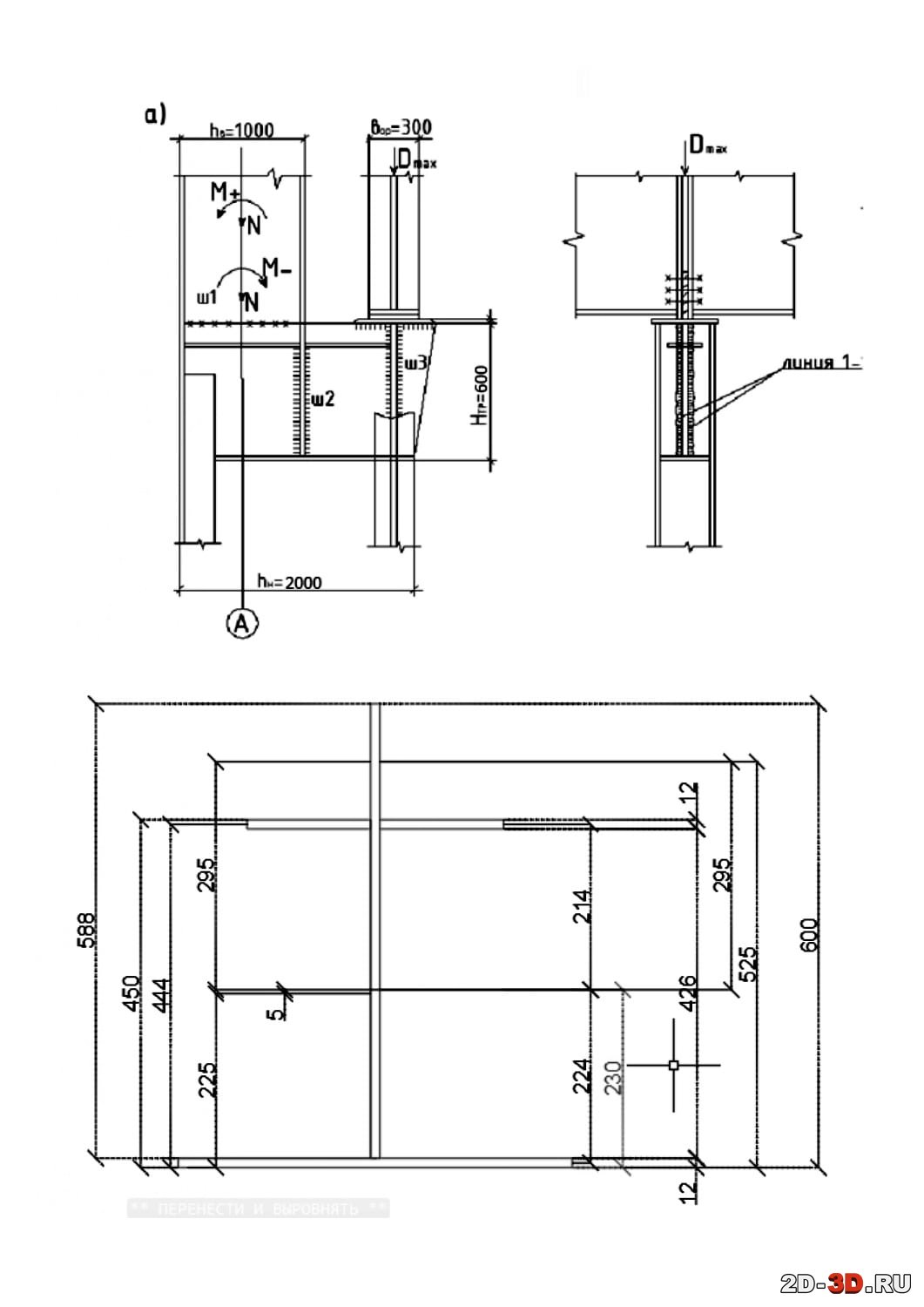

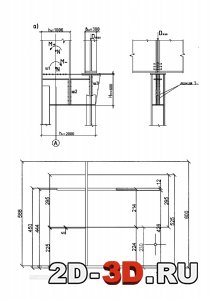

4.5. Расчет и конструирование верхней и нижней частей колонны

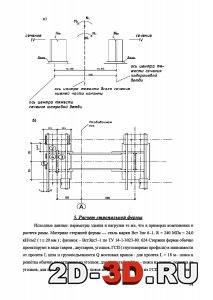

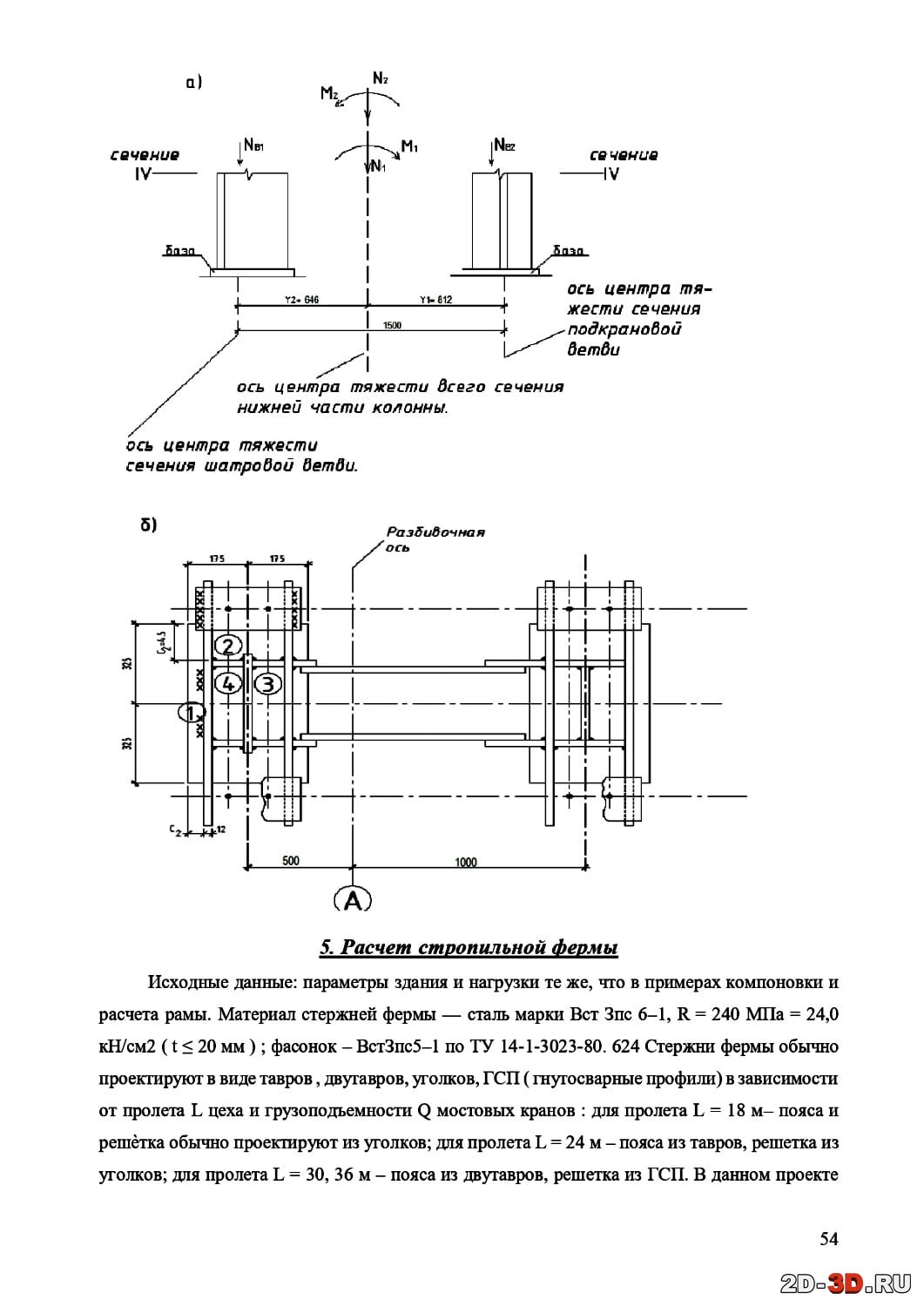

4.6. Расчет и конструирование базы колонны
5. Расчет стропильной фермы

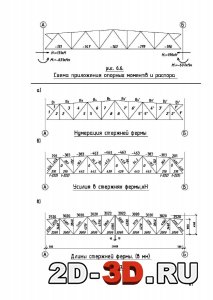

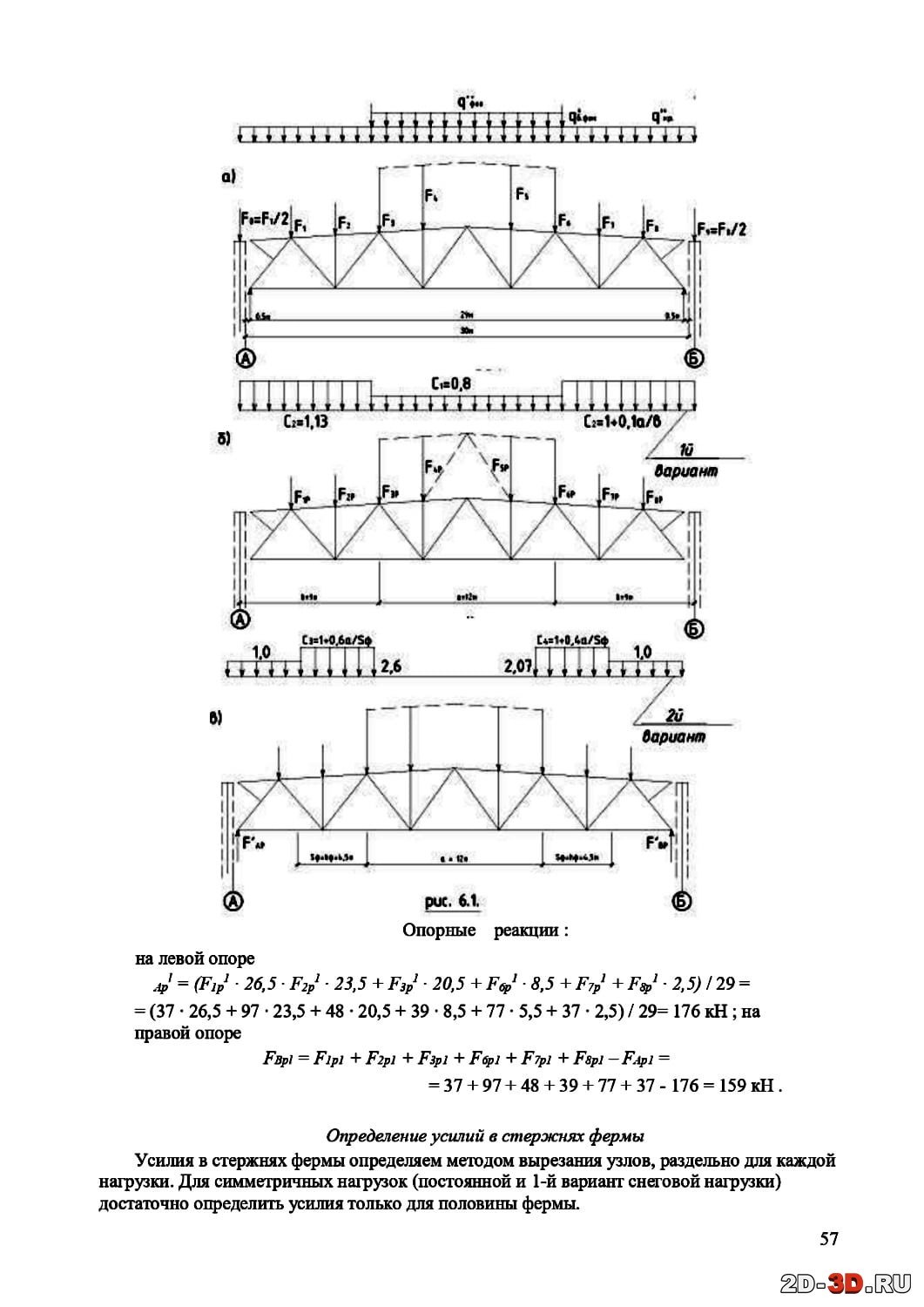

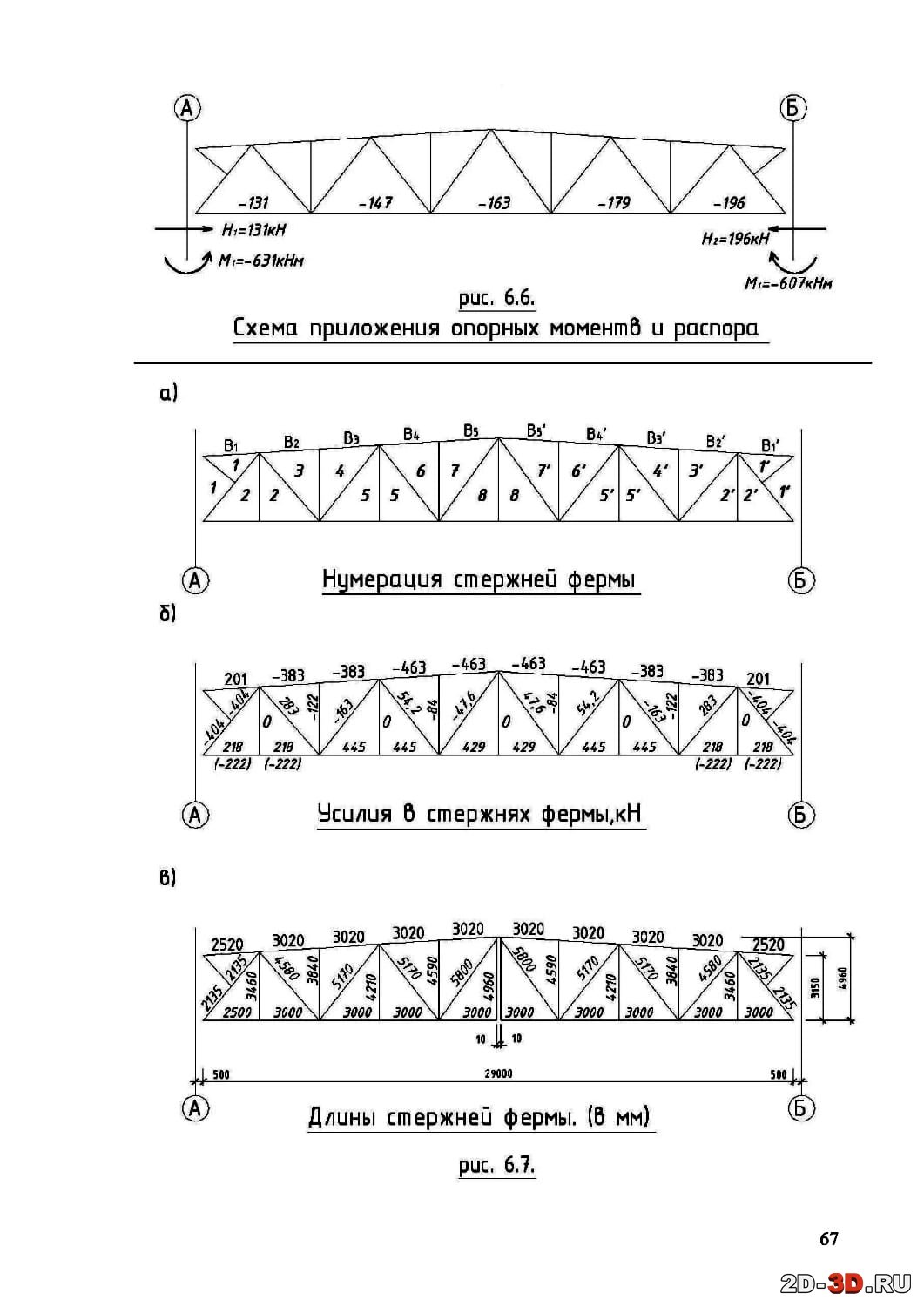

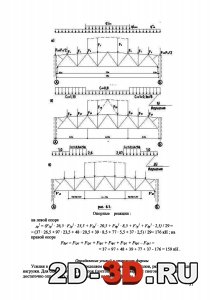

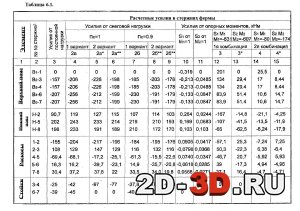

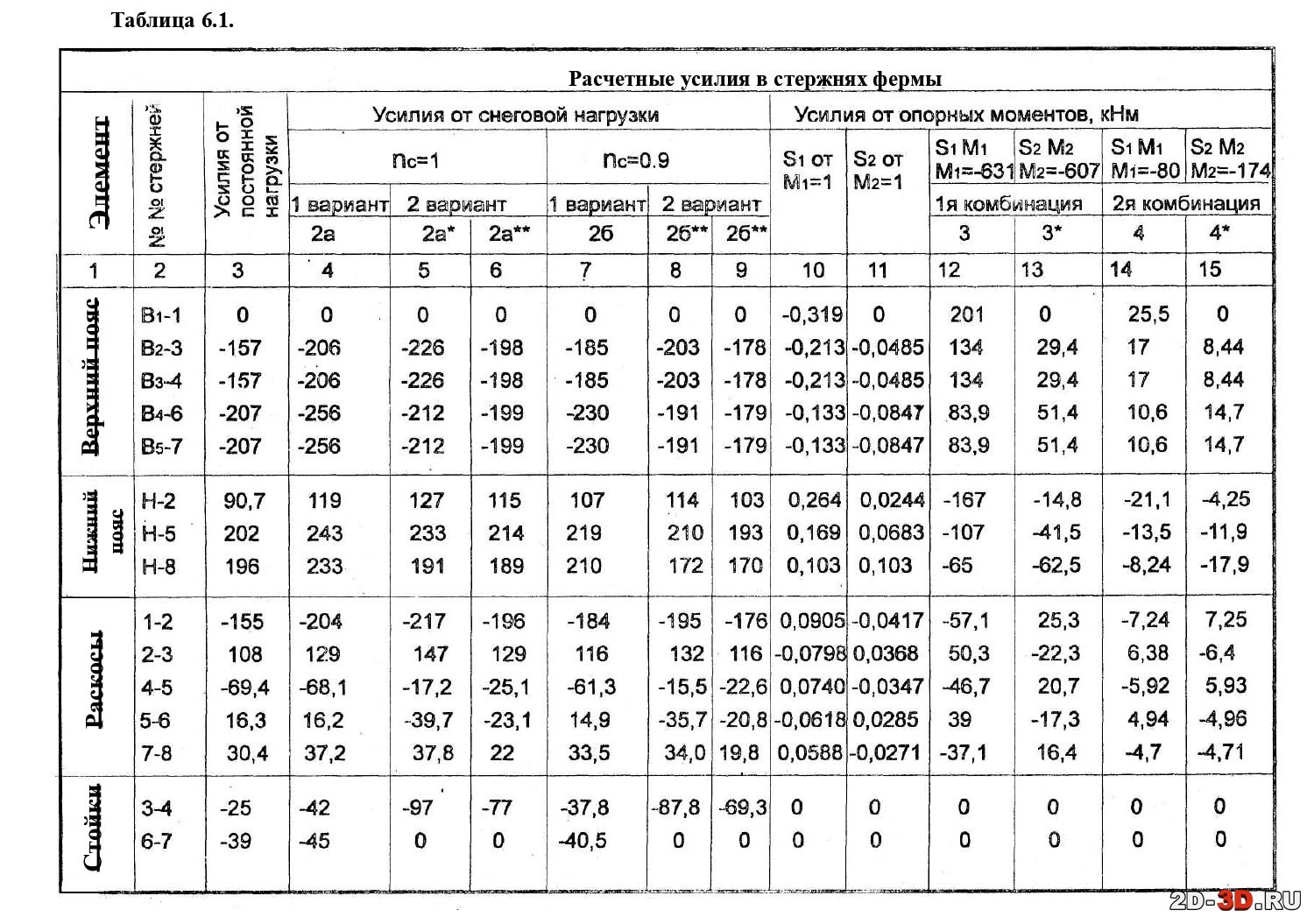

5.1. Определение усилий в стержнях фермы
5.2. Подбор сечений сжатых стержней фермы
5.3. Подбор сечений растянутых стержней фермы
5.3. Расчет сварных швов прикрепления раскосов и стоек к фасонкам и поясам фермы
6. Расчет подкрановой балки
7. Литература
