Проектирование фундаментов промышленного здания

1 087
Красильникова Мария
31 января 2022
  • 0

Формат файлов: AutoCAD, dwg, word, doc
Кол-во чертежей: 4
Теги: Фундаменты
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc 44 (4)
Курсовой проект
Проектирование фундаментов промышленного здания
План фундаментовРазрез 1-1

Оценка инженерно-геологических условий площадки
  • Длина здания – 60 м;
  • Ширина здания –  22,5 м;
  • Высота этажа – 3,6 м;
  • Шаг колонн – 6,0 м;
  • Колонны – ж/б, сечением 400х400 мм;
  • Перекрытия – ж/б плиты массой 2,7 кПа;
  • Полезная нагрузка – 14 кПа;
  • Район строительства – г. Владимир;
  • Кровля – рулонная (2 слоя рубероида);
  • Нагрузка от кровли – 1 кПа;
  • Нагрузка от полов и перегородок – 4 кПа;
  • Подвал – отсутствует.
Список чертежей

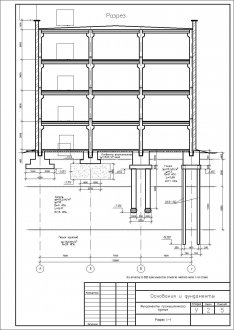

  1. Разрез 1-1
  2. Сваи в пробитых скважинах
  3. Фундамент забивных свай
  4. План фундаментов, фундаменты мелкого заложения на искусственном основании.
За отметку 0.000 принимается отметка чистого пола 1-го этажа. Площадка строительства представлена:
  • ИГЭ-1 - почвенно-растительный слой мощностью 0,8 м
  • ИГЭ-2 -глина мощностью 3,5 м
  • ИГЭ-3 -супесь мощностью 5,0 м
  • ИГЭ-4 - крупный мощностью 10 м
Глубина заложения фундамента принята из условия расположения подошвы  в слое глины. Расчетное сопротивление постилающего слоя R=373 кПа. При отрывке котлована учитывается необходимость зачистки дна котлована или уплотнения укаткой. При устройстве монолитных жб фундаментов используется бетон В20 W6. Песчаную подушку выполняют отсыпкой песком средней крупности с последующим трамбованием.

Для данного промышленного здания в заданных грунтовых условиях наиболее экономически эффективны сваи в пробитых скважинах (СПС) с минимальной стоимостью.

Содержание
1.Оценка инженерно-геологических условий площадки
2.Сбор нагрузок
3. Расчет и проектирование фундаментов мелкого заложения
3.1 Фундаменты мелкого заложения на естественном основании
3.1.1 Ленточный фундамент под стену
3.1.2 Фундамент под среднюю колонну
3.1.4 Расчет осадки фундамента мелкого заложения на естественном основании
3.2 Проектирование песчаной подушки.
3.2.1 Расчет осадки фундамента мелкого заложения на искусственном основании
3.2.2 Подбор размеров подошвы столбчатого фундамента под крайнюю колонну и ленточного фундамента под стену здания
4.Проектирование свайных фундаментов.
4.1 Свайный фундамент под стены
4.2 Свайные фундаменты под средние колонны
4.3 Свайные фундаменты под крайние колонны
4.4 Расчет осадки свайного фундамента
5.Проектирование свай в пробитых скважинах
5.1 Сваи в пробитых скважинах под стены
5.2 Сваи в пробитых скважинах под средние колонны
5.3 Сваи в пробитых скважинах под крайние колонны
5.4.Расчёт осадки СПС.
6.Расчёт стоимости устройства фундамента.
Список литературы.


Сваи в пробитых скважинахФундамент забивных свайФундаменты мелкого заложенияРасчет стоимости устройства фундамента
Проектирование свай в пробитых скважинахРасчет осадки свайного фундамента
Сбор нагрузокСхема для расчёта осадки фундамента мелкого заложения
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc 44 (4)
