Фундамент для моечной машины AM1800 BS

1 190
Djim
28 сентября 2019
  • 0

Формат файлов: .dwg, AutoCAD, word, docx
Кол-во чертежей: 5
Теги: Фундаменты
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, AutoCAD, word, docx 5

Фундамент для моечной машины AM1800 BS

Опалубочная схема


Список чертежей:

1. Опалубочная схема, схема армирования

2. План монтажа опор решеток фундамента, ведомость деталей

3. План монтажа решеток фундамента

4. Арматурные сетки

5. Ведомость материалов, ведомость деталей решеток.

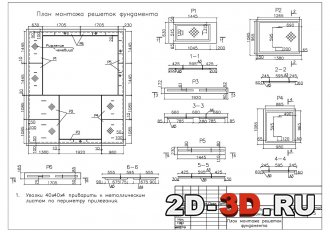

План монтажа решеток фундамента  Ведомость материалов


Бетонирование фундамента осуществлять бетоном B 20 (М 250).


Крепление опор решеток к фундаменту выполнить болтами анкерными клиновыми S-KA 12/20.


Сварку стоек (1) и уголков (3) выполнить сплошным швом по периметру прилегания катетом шва 3 мм по ГОСТ 5264-80.


При креплении деталей А3, А4 к решеткам фундамента использовать гайки М8.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, AutoCAD, word, docx 5
