Металлический каркас автомойки на 2 поста. Раздел "КМ".

544
Pahom
9 июня 2026
  • 0

Формат файлов: .cdw Компас-3D
Кол-во чертежей: 28
Теги: Рабочий проект КМ Автомойка
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw Компас-3D (28)
Металлический каркас автомойки на 2 поста
Рабочий проект с чертежами в редактируемом формате .cdw Компас-3D. Раздел "КМ" Конструкции металлические

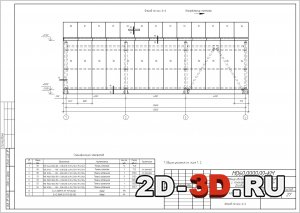

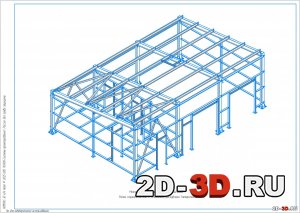

3d модель Каркаса автомойкиФасад по оси А-А

Фасад по оси В-ВФасад по оси 1-1, Фасад по оси 4-4.

Схема расположения рам, кровельных прогонов и связей по покрытиюСечение 1-1

В данном проекте разработаны металлические конструкции каркаса, система ограждающих конструкций здания "Автомойка" для строительства в г. Азнакаево, республики Татарстан. В процессе работы были выполнены чертежи в редактируемом формате .cdw Компас-3D. Все чертежи в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Общие указания.
1. В проекте разработаны металлические конструкции каркаса, система ограждающих конструкций здания "Автомойка"
2. Здание автомойки - одноэтажное, однопролетное, отдельно стоящее строение. Здание имеет металлический каркас. Каркас автомойки в плане прямоугольной формы с размерами 8,0 12,6 м (в осях). Высота до низа несущих конструкций 3,3 м.
3. Проект разработан для следующих условий:
Климатический район строительства - I в;
Расчетная снеговая нагрузка для V района - 320 кгс/м;
Скоростной напор ветра для II района - 30 кгс/м;
Расчетная температура наружного воздуха:
по наиболее холодной пятидневке - -36 ;
Степень огнестойкости - III А.
4. Металлоконструкции запроектированы в соответствии с требованиями СНиП II-23-81* с учетом нагрузок и воздействий по СНиП 2.01.07-85* и СНиП 2.01.01-82.
5. За относительную отметку 0,000 принят уровень подошвы колонны.
6. Все заводские соединения сварные, монтажные - сварные и на болтах.
7. Заводские соединения выполнять автоматической или полуавтоматической сваркой в углекислом газе сварочной проволокой Св-08Г2С по ГОСТ 2246-70*. Монтажная сварка ручная электродуговая электродами Э42 по ГОСТ 9467-75. Размеры сварных швов принимать по табл. 38 СНиП II-23-81*, кроме оговоренных.
8. Болтовые соединения выполнять на болтах М10, М12, М16, М20 по ГОСТ 7798-70
кл. точности В, прочности 58 по ГОСТ 1759.4-87. Гайки М10, М12, М16, М20 по ГОСТ 5915-70 кл. прочности 4 по ГОСТ 1759.5-87. Под гайки устанавливать шайбы по ГОСТ 11371-78.
9. Изготовление и монтаж конструкций производить в соответствии с требованиями:
- СНиП III-18-75, СНиП 3.03.01-87;
- технических условий организаций разрабатывающих ППР;
- дополнительных требований монтажных организаций, согласованных в установленном порядке.
10. Металлические конструкции каркаса поставляются на строительную площадку огрунтованными двумя слоями грунта ГФ-021 ГОСТ 25129-82.
11. После сборки металлический каркас окрасить в соответствии с требованиями СНиП 2.03.11-85, цвет покрытия определяется Заказчиком.

Основные строительные показатели:
Общая площадь - 100,8 м;
Полезная площадь - 108,95 м;
Площадь застройки - 114,3 м.

Список чертежей:
1. Общие данные (начало)
2. Общие данные (продолжение)
3. Каркас автомойки
4. План. Экспликация помещений. Спецификация заполнения проемов.
5. ОП1 – ОП12. Таблица анкеров. Таблица нагрузок на фундаменты
6. Схема расположения рам, кровельных прогонов и связей по покрытию
7. Сечение 1-1
8. Сечение 2-2
9. Сечение 3-3, Сечение 4-4
10. Сечение 5-5, Сечение 6-6
11. Сечение 7-7, Сечение 8-8
12. Узлы 1 – 7
13. Узлы 8 – 13
14. Узлы 14 – 19
15. Фасад по оси "А-А"
16. Фасад по оси "В-В"
17. Фасады по оси "1-1", Фасад по оси "4-4"
18. Сечение 9-9, Сечение 10-10
19. Сечение 11-11, Сечение 12-12
20. Раскрой панелей (начало)
21. Раскрой панелей (продолжение)
22. Сечение 13-13, 14-14, 15-15, 16-16, 17-17
23. Сечение 18-18, 19-19, 20-20, 21-21, 22-22, 23-23, 24-24
24. Сечение 25-25, 26-26, 27-27, 28-28, 29-29, 30-30
25. Сечение 31-31. Ведомость доборных элементов
26. Сечения доборных элементов
27. Техническая спецификация стали
28. Схема расположения опорных плит

План. Экспликация помещений.Конструкции металлические. Схема расположения опорных плит

Общие данные 1Общие данные 2

Конструктивные решения
1. В состав каркаса входят:
- поперечные сплошностенчатые рамы;
- прогоны из горячекатанных швеллеров;
- связи и распорки из труб прямоугольного сечения;
- стойки из из горячекатанных швеллеров сваренных в короб.
2. Шаг рам - 4,2 м. Рамы запроектированы из элементов:
- ригелей и колонн
- сплошностенчатых балок двутаврового сечения.
3. Сопряжение колонны с фундаментом - жесткое, колонны с ригелем - шарнирное.
4. Жесткость каркаса обеспечивается вертикальными связями и распорками между колоннами и горизонтальными связями между ригелями в плоскости покрытия.
5. Ограждения:
стеновое - панель стеновая ПСБ *=100 мм RAL7047 ТУ 5284-003-43933624-2004;
перегородок - панель стеновая ПСБ *=50 мм RAL7047 ТУ 5284-003-43933624-2004;
кровельное - панель кровельная ПКБ *=150 мм RAL7004 ТУ 5284-003-43933624-2004.
6. Полы - бетонные.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw Компас-3D (28)
