Стальной каркас одноэтажного производственного здания
Курсовая работа с расчетами в Word и чертежами в редактируемом формате .dwg AutoCAD
В данном курсовом проекте произведена компоновка конструктивной схемы каркаса одноэтажного промышленного здания. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
В процессе работы были размещены колонны, определены размеры поперечной рамы, расставлены системы связей по колоннам, ферме.
Произведен расчет подкрановой балки, подобрано и проверено ее сечение.
Произведен статический расчет рамы.
Расчет колонны произведен как расчет внецентренно сжатого стержня. Подобранны и проверены сечения верхней и нижней части колонны. Сконструирован узел сопряжения верхней и нижней части колонны.
Выполнен расчет стропильной фермы с параллельными поясами, подобранны сечения элементов фермы, рассчитаны и сконструированы рядовые, опорные и монтажные узлы фермы.
Расчет и конструирование всех металлических конструкций выполнен в соответствии с действующими СН и СП РК.
Графическая часть выполнена на двух листах КМ формата А1.
Список чертежей:1. Схема поперечной рамы, связей. Колонна К-1. Узлы. Виды. Разрезы.

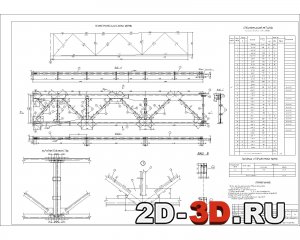

2. Ферма Ф-1. Геометрическая схема фермы. Виды. Узел. Укрупнительный стык.
Содержание расчетно-пояснительной записки:Задание
Введение

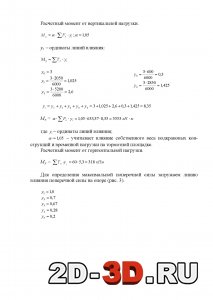

1 Расчет подкрановой балки
2 Компоновка однопролетных поперечных рам
3 Расчет поперечной рамы производственного здания
4 Расчет стропильной фермы
5 Расчет ступенчатой колонны производственного здания
Заключение
Список используемых источников
