Проектирование конструкции металлорежущих инструментов: шевера, метчика и протяжки

2 924
Max
16 сентября 2018
  • 0

Формат файлов: Компас-3D, cdw, Word, doc
Кол-во чертежей: 3
Теги: Нарезание резьбы
Категории: Чертежи проекты / Инструмент
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, cdw, Word, doc 29 (3)

Проектирование конструкции металлорежущих инструментов

Курсовой проект по расчёту и проектированию шевера, протяжки и метчика

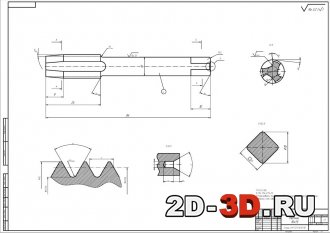

Чертёж шевер  Метчик 10х1,5

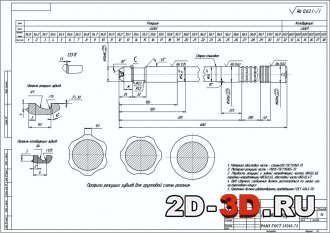

Протяжка круглая

Расчет и проектирование круглой протяжки  Расчет силы резания  Технические требования на изготовление шевера

Список чертежей: шевер дисковый, метчик 10х1,5, протяжка круглая.



Содержание расчетно-пояснительной записки:

Введение

1 Шевер дисковый

1.1 Проектный расчет

1.2 Технические требования на изготовление шевера

1.3 Термическая обработка

1.4 Расчет расхода инструментального материала

2. Расчет и проектирование круглой протяжки

2.1 Исходные данные

2.2 Проектный расчет

2.3 Выбор инструментального материала

2.4 Термическая обработка стали Р6М5

2.5 Технические требования по ГОСТ 28442-90

Проектирование метчика

Введение к метчику

3.1 Исходные данные

3.2 Проектный

3.3 Технические требования на изготовление метчика

Список использованной литературы

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, cdw, Word, doc 29 (3)
